Grootformaat RVS-buitenkasten op maat
RVS-buitenkasten voor verkeer, gas en infrastructuur
Martinox ontwikkelt buitenbehuizingen, straatkasten en technische beschermkasten voor toepassingen waarbij catalogusmaten of standaardvormen niet passen.
De kast wordt rond de techniek, locatie en onderhoudssituatie ontworpen. Uitvoeringen van meerdere meters lang, afwijkende afmetingen, schuine daken, meerdere deuren, gescheiden compartimenten en projectspecifieke ventilatie zijn mogelijk.
De constructie kan uit één geheel bestaan of modulair worden opgebouwd. Materiaal, oppervlak, fundatieaansluiting, transport, kabelroutes, interne inrichting en klimaatbeheersing worden vóór productie vastgelegd in een goedkeuringstekening.
RVS-buitenkast aanvragen – een schets, globale maten, gegevens van de inbouw en informatie over de locatie zijn voldoende voor een eerste beoordeling.
Door Martinox uitgewerkt constructievoorbeeld. Uitvoering en uitrusting worden per project bepaald.
Constructievoorbeeld voor verkeerstechniek: het schuine dak is voorbereid voor zonnepanelen.
Buitenkast voor verkeerstechniek met zonnedak
Voor verkeers-, meet- of communicatietechniek langs wegen en op andere decentrale locaties kan een schuin dak voor zonnepanelen worden voorzien. Daarmee kan de ingebouwde apparatuur, afhankelijk van het energieconcept, lokaal of autonoom worden gevoed.
Dakhelling, bevestiging van de panelen, kabelroutes, eventuele accu’s, regelapparatuur en interne indeling worden gezamenlijk ontworpen. Het energieconcept wordt gebaseerd op werkelijk verbruik, locatie en gewenste autonomie.
Voor toepassingen langs snelwegen en andere infrastructuur kunnen meerdere techniekzones, afzonderlijke onderhoudstoegangen, sokkels, kabelruimtes, ventilatie en bescherming tegen directe weersinvloeden worden opgenomen.
De getoonde beelden zijn door Martinox uitgewerkte constructievoorbeelden. Ze laten de ontwerpvrijheid zien, zonder een specifieke certificering of gerealiseerde locatie te claimen.
Meerdere functies in één grote behuizing
Een grote buitenkast kan worden verdeeld in afzonderlijke zones voor bijvoorbeeld energievoorziening, besturing, communicatie, accu’s of klimaatbeheersing.
Deurverdeling en binnenwerk worden zo gepland dat onderhoudspersoneel alleen het benodigde compartiment hoeft te openen. Montageplaten, draagrails, kabelgoten en aansluitvelden worden op de apparatuur afgestemd.
Bij grote deuren beoordelen we gewicht, vervorming, sluitpunten, afdichtingsdruk en bedienbaarheid. Extra versterking of een andere deurverdeling kan dan verstandiger zijn.
Grootformaat kast met afzonderlijke functie- en onderhoudszones.
RVS-beschermkasten voor gasdrukregel- en meetinstallaties
Voor gasinstallaties kan Martinox grote beschermbehuizingen van RVS ontwikkelen en produceren. Vooral bij lengtes van meerdere meters, een afwijkende indeling of een bijzondere vorm biedt maatwerk een praktisch voordeel.
Martinox levert de beschermende kastconstructie. Een dragend binnenframe behoort niet standaard tot de levering, maar kan op basis van klantgegevens wel worden ontworpen en gemaakt.
De kast kan als samenhangende constructie of in transport- en montagevriendelijke modules worden opgebouwd.
Aantal deuren, draairichting en compartimentering worden op installatie, bediening en onderhoud afgestemd.
Openingen en roosters kunnen volledig in RVS worden uitgevoerd, eventueel met insectengaas en een labyrintconstructie.
Een binnen- of draagframe kan projectspecifiek worden ontworpen wanneer apparaatindeling en belastingen bekend zijn.
Eisen voor gasprocestechniek, explosieveiligheid, zone-indeling en regelgeving van de beheerder moeten door de klant of verantwoordelijke installatieontwerper worden opgegeven en bevestigd. Martinox verwerkt deze randvoorwaarden in de kastconstructie.
Constructievoorbeeld met afzonderlijke ventilatie- en filterzones.
Ventilatieoppervlak berekend vanuit de toepassing
Martinox kan het benodigde vrije ventilatieoppervlak berekenen. Daarvoor zijn gegevens nodig over de apparatuur, het warmteverliesvermogen, toegestane temperaturen, natuurlijke of geforceerde luchtstroming en veiligheidseisen.
Positie en grootte van toevoer- en afvoeropeningen worden samen met de interne indeling, wind- en regenbelasting en gewenste bescherming beoordeeld.
- natuurlijke of ventilatorondersteunde luchtstroming
- filters, insectengaas en RVS-roosters
- labyrintconstructie tegen directe inloop van regen en vuil
- gescheiden ventilatie- of klimaatzones
- verwarming of actieve koeling volgens warmtelast en locatie
Ventilatieopeningen beïnvloeden de bescherming van de totale kast. Een concrete IP-classificatie wordt alleen toegezegd wanneer die voor de projectspecifieke uitvoering is getest of anders passend is aangetoond.
Constructieberekeningen en FEM-analyse
Grote buitenkasten worden niet uitsluitend op ervaring gedimensioneerd. Wanneer belasting, opstelling of apparaatgewicht daarom vraagt, voert Martinox constructieberekeningen en FEM-analyses uit.
De werkelijke randvoorwaarden zijn bepalend: waar wordt het gewicht afgedragen, hoe wordt de kast bevestigd, welke belastingen werken op bodem, dak, deuren, frame en verbindingen en welke vervorming is toegestaan?
Eigengewicht, inbouw, opleggingen, bevestigingen en projectspecifieke externe belastingen worden inzichtelijk meegenomen.
Dragende platen, profielen, overgangen en bevestigingszones kunnen rekenkundig worden beoordeeld.
Hijspunten, moduleverbindingen en tijdelijke montagebelastingen kunnen onderdeel zijn van de beoordeling.
Berekeningen zijn gebaseerd op door de klant bevestigde gewichten, montagecondities, belastingen en eisen.
Dubbelwandig constructievoorbeeld met beschermd geplaatste onderdelen.
Enkelwandig of dubbelwandig
Een enkelwandige buitenkast biedt een eenvoudige opbouw en veel bruikbare binnenruimte. Bij directe zoninstraling, sterke temperatuurwisselingen of gevoelige elektronica kan een dubbelwandige constructie geschikter zijn.
Tussen binnenkast en buitenbeplating kan een geventileerde luchtspouw worden voorzien en zo nodig worden gecombineerd met isolatie of actieve klimaatbeheersing.
RVS en oppervlakte passend bij de locatie
Materiaal en oppervlaktebehandeling worden niet standaard vastgelegd. Mogelijkheden zijn bijvoorbeeld RVS 304 en RVS 316 voor zwaarder belaste omgevingen.
De kast kan met een RVS-oppervlak of met een projectspecifieke poedercoating in een RAL-kleur worden uitgevoerd. Coating, voorbehandeling en kleur worden met gespecialiseerde partners afgestemd.
Vocht, zout, industrieatmosfeer, reiniging en gewenste levensduur bepalen de materiaalkeuze.
Poedercoating kan de kast laten aansluiten bij beheerderskleuren, infrastructuur of landschap.
Sluitconcept, afdichtingsprofiel en aandrukkracht worden op toegang, onderhoud en buitenbelasting afgestemd.
Bij elektrische inbouw worden relevante geleidende kastdelen, waaronder deuren, elektrisch met elkaar verbonden.

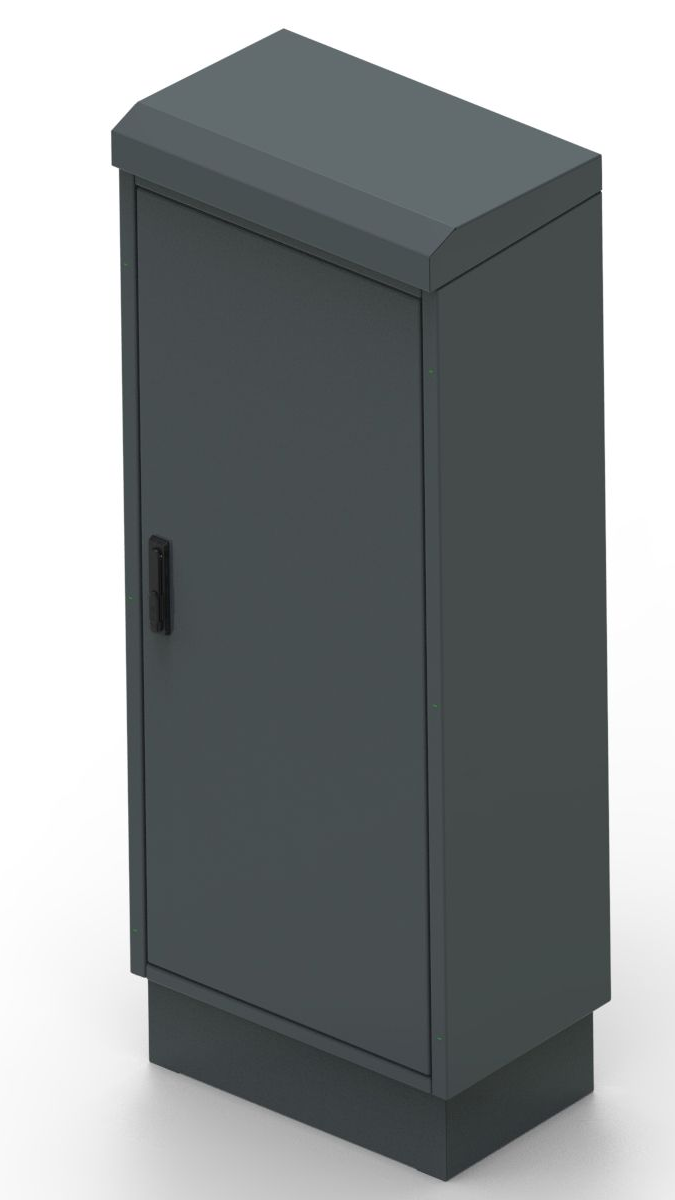

Gepoedercoate buitenkast voor een technische locatie.

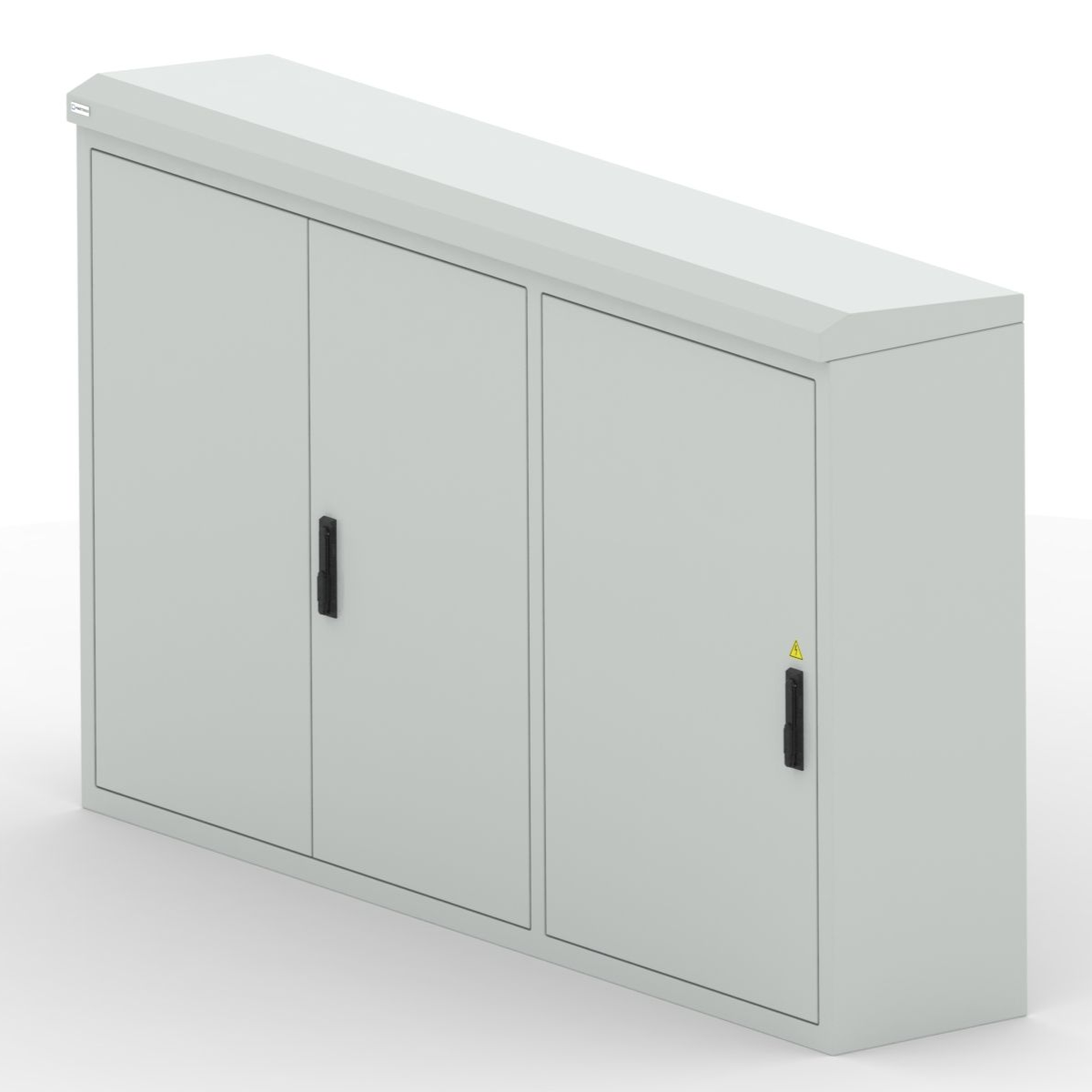

Grootformaat behuizing met sokkel, meerdere deuren en maatwerk servicetoegang.
Straatkast met sokkel en afgestemd deur- en sluitconcept.
Projectspecifieke uitrusting
Opstelling, verankering, bodemvrijheid en kabeltoevoer passend bij fundatie en locatie.
Interne inrichting in RVS, aluminium of een ander projectspecifiek gekozen materiaal.
Hijspunten, modules en transportvoorzieningen afgestemd op gewicht en afmetingen.
Ventilatoren, filters, verwarming, temperatuurbewaking of actieve koeling volgens berekening.
Compressiesluitingen, sluitsystemen, deurvastzetters en verschillende toegangsrechten.
Goedkeuringstekening, productietekeningen en desgewenst een planvak of documenthouder.
Door Martinox gemonteerde elektrische componenten worden vóór levering op werking getest. Dit is geen keuring of certificering van de volledige klantinstallatie.
Mogelijke toepassingen
Kasten voor verkeersregeling, meting, communicatie en decentrale techniek, optioneel met zonnedak.
Grote beschermbehuizingen met berekende ventilatie en projectspecifieke toegang.
Bescherming van glasvezel-, data-, radio- en actieve netwerkcomponenten buiten.
Behuizingen voor verdeling, meting, regeling, fotovoltaïsche techniek en aansluitingen.
Buitenkasten voor pomp-, bron-, meet- en besturingstechniek.
Maatwerk voor technische systemen wanneer standaardafmetingen of -opbouwen niet passen.
Deze sectoren beschrijven mogelijke toepassingen. Normen, keuringen, beschermingsgraden en toelatingen worden voor ieder concreet project afzonderlijk overeengekomen.
Van installatieconcept naar complete buitenkast
Voor de start ontvangen we bij voorkeur gegevens over afmetingen, inbouw, gewichten, warmteverliesvermogen, kabelroutes, deuren, locatie, fundatie, klimaat en gewenste ventilatie.
Daaruit ontwikkelen we kastopbouw, plaatdiktes, versterkingen, deurverdeling, ventilatie, transportconcept en binnenwerk. Waar nodig worden constructie, bevestiging en ventilatieoppervlak berekend.
Vóór productie ontvangt u een goedkeuringstekening. Maten, openingen, deuren, fundatieaansluiting en inbouw kunnen zo vóór de start van de productie worden gecontroleerd.
Veelgestelde vragen over RVS-buitenkasten
Kan Martinox buitenkasten van meerdere meters lang maken?
Ja. Grote kasten kunnen passend bij installatie, transport en montage uit één geheel of modulair worden opgebouwd. Afmetingen, verdeling en versterkingen worden per project bepaald.
Kan een buitenkast een zonnedak krijgen?
Ja. Een schuin dak kan voor zonnepanelen worden ontworpen. Bevestiging, kabelroutes, binnenindeling en het energieconcept worden op locatie en verbruik afgestemd.
Levert Martinox beschermkasten voor gasinstallaties?
Ja. Martinox kan maatwerk RVS-behuizingen voor gasdrukregel- en meetinstallaties leveren. Eisen voor proces, zones en veiligheid moeten door de verantwoordelijke installatieontwerper worden aangeleverd.
Kan het benodigde ventilatieoppervlak worden berekend?
Ja. Dat kan op basis van bevestigde installatie-, warmte- en veiligheidsgegevens. Roosters kunnen met insectengaas en labyrintconstructie worden uitgevoerd.
Voert Martinox ook constructieberekeningen uit?
Ja. Wanneer belasting, opstelling of apparaatgewicht dit vraagt, kunnen constructieberekeningen en FEM-analyses voor dragende delen, bevestigingen, spanningen en vervormingen worden uitgevoerd.
Welke IP-classificatie heeft de kast?
De gewenste bescherming wordt meegenomen in deuren, afdichtingen, sluitingen, kabelroutes en ventilatie. Een concrete IP-classificatie wordt alleen toegezegd wanneer die voor de uitvoering is getest of anders aangetoond.
Grote RVS-buitenkast laten ontwerpen
Stuur ons een schets, globale buitenmaten en informatie over inbouw, gewicht, warmteontwikkeling en locatie. We beoordelen of een constructie uit één geheel of een modulaire opbouw het meest geschikt is.
