Martinox-productlijn · Maatwerk vanaf 1 stuk
De getoonde Martinox-modellen zijn geen standaardbehuizingen met vastgelegde afmetingen. Ze vertegenwoordigen verschillende constructie-, montage- en onderstelconcepten.
Behuizing, onderstel, deuren, interne indeling en technische uitrusting worden voor ieder project aangepast aan de apparatuur, bediening, inbouwsituatie en omgeving.
De productlijn begint met een RVS-behuizing met hefdeur. Deze kan direct aan de wand worden gemonteerd, vlak in een wand worden ingebouwd of met verschillende onderstellen vrijstaand worden uitgevoerd.
PureBase, HollowBase en CleanBase beschrijven vooral het onderstel. WallCab en WallDesk zijn inbouwvarianten. De WallBox vormt met zijn draaideur het alternatieve deurconcept binnen de productlijn.
| Model | Montage | Deurconcept | Belangrijkste onderscheid |
|---|---|---|---|
| WallFit | Directe wandmontage | Hefdeur | Basisbehuizing zonder horizontale draaicirkel van de deur |
| WallBox | Wandmontage | Eén, twee of drie draaideuren | Klassiek draaideurconcept in klantspecifieke afmetingen |
| PureBase | Vrijstaand | Hefdeur | Eén centrale zuil van een hol RVS-kokerprofiel |
| HollowBase | Vrijstaand | Hefdeur | Breed onderstel met vier staanders van RVS-kokerprofiel |
| CleanBase | Vrijstaand | Hefdeur | Gesloten plaatwerkonderstel voor hogere hygiëne-eisen |
| WallCab | Vlakke wandinbouw | Hefdeur | Inbouwbehuizing zonder uittrekbaar werkblad |
| WallDesk | Vlakke wandinbouw | Hefdeur | Inbouwwerkplek met uittrekbaar werkblad |
RVS-wandbehuizing met hefdeur
Het basisconcept van de productlijn voor directe wandmontage. De naar boven openende deur heeft geen zijdelingse draaicirkel nodig en houdt de toegang tot de techniek vrij.
RVS-wandbehuizing met draaideur
Het alternatieve deurconcept wanneer voldoende draairuimte beschikbaar is. Afhankelijk van de breedte, interne indeling en gewenste toegang kan de WallBox met één, twee of drie draaideuren worden uitgevoerd.
Bij deze uitvoeringen wordt het behuizingsconcept met hefdeur op een projectspecifiek gedimensioneerd onderstel geplaatst. Het verschil zit vooral in de constructie van het onderstel.
Vrijstaand op één centrale monozuil
De behuizing staat op één zuil van een hol RVS-kokerprofiel. De hoogte, profielafmetingen en voetconstructie worden afgestemd op de behuizing en plaatsing.
Vrijstaand op een onderstel van kokerprofielen
Een breder onderstel met vier staanders van RVS-kokerprofiel vormt een stabiele basis en wordt afgestemd op de behuizing, het uittrekbare werkblad en de benodigde werkhoogte.
Vrijstaand op een gesloten plaatwerkonderstel
Het onderstel wordt opgebouwd uit RVS-plaatwerk. Vergeleken met een open frame van kokerprofielen zijn er minder moeilijk bereikbare zones, waardoor het onderstel eenvoudiger te reinigen is.
Deze uitvoering is daardoor beter geschikt voor projecten met hogere hygiëne-eisen.
Vlak ingebouwde RVS-behuizing met hefdeur
Voor inbouw in of door een wand, wanneer een vlakke voorzijde en goed te reinigen wandaansluitingen belangrijk zijn. De WallCab heeft geen uittrekbaar werkblad.

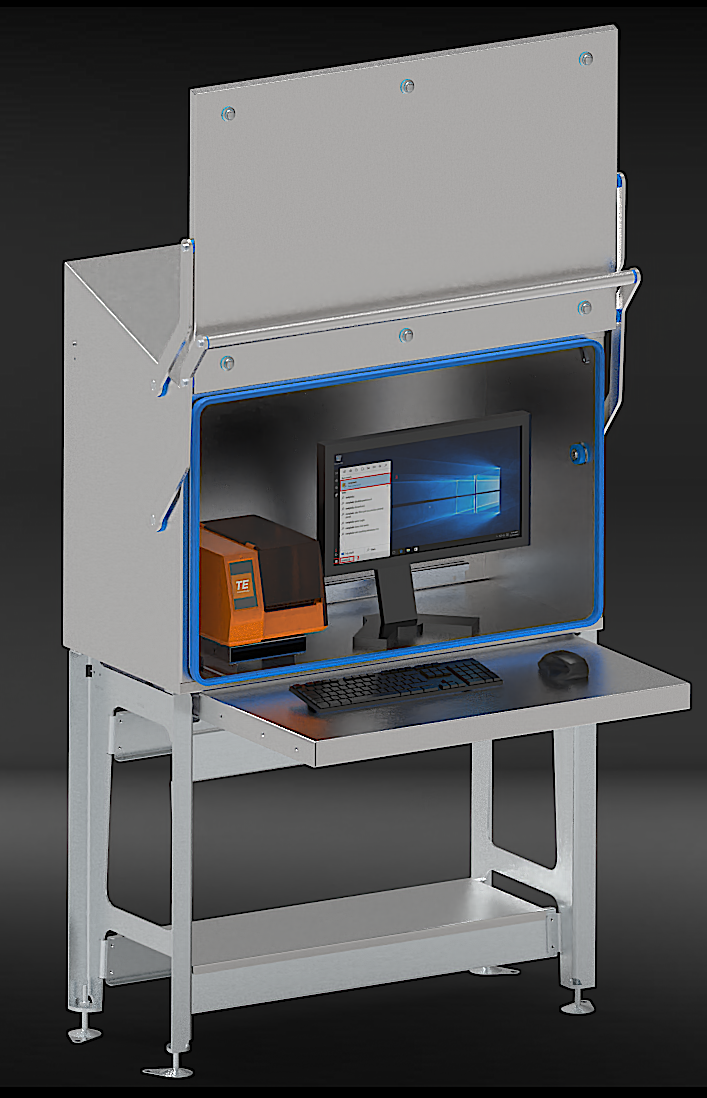

RVS-inbouwwerkplek met uittrekbaar werkblad
De WallDesk combineert de vlak ingebouwde behuizing met een uittrekbaar werkblad voor bediening direct bij het proces. Een RVS-toetsenbord en muis kunnen optioneel worden geïntegreerd.
Alle getoonde modellen behalve de WallBox hebben een naar boven openende hefdeur. Deze wordt ondersteund door RVS-gasveren en blijft zelfstandig in geopende positie staan.
Het aantal gasveren en de benodigde kracht worden voor iedere behuizing berekend op basis van de afmetingen en het deurgewicht. Daardoor opent de deur gelijkmatig en gecontroleerd.
Wanneer elektrische apparatuur wordt ingebouwd, verbindt Martinox alle geleidende kastdelen elektrisch met elkaar. Dit geldt ook voor hef- of draaideuren en andere bewegende of afzonderlijk gemonteerde metalen delen.
De definitieve aansluiting op de beschermingsleiding vindt plaats tijdens de elektrische installatie op locatie.
Elektrische componenten zoals ventilatoren, verwarming of contactdozen kunnen volgens klantwens in de kast worden gemonteerd. Door Martinox ingebouwde componenten worden vóór levering op hun werking getest.
Deze functietest staat niet automatisch gelijk aan een projectspecifieke certificering of keuring van de volledige installatie van de klant.
De Martinox-productlijn kan projectspecifiek worden aangepast voor uiteenlopende industriële en technische omgevingen. De werkelijke eisen zijn bepalend, niet een vooraf vastgelegde branche.
Meerdere basismodellen kunnen voor dezelfde apparatuur geschikt zijn. De uiteindelijke keuze hangt af van montageplaats, bediening, reiniging, interne uitrusting en gewenste werkhoogte.
Stuur ons foto’s, een schets of globale maten en beschrijf kort welke techniek wordt ingebouwd. Wij stellen vervolgens het passende basisconcept en de benodigde uitrusting voor.
