Martinox Produktlinie · Maßanfertigung ab Stückzahl 1
Die gezeigten Martinox-Modelle sind keine Standardgehäuse mit festgelegten Abmessungen. Sie beschreiben unterschiedliche Konstruktions-, Montage- und Untergestellkonzepte.
Gehäuse, Untergestell, Türen, Innenaufteilung und technische Ausstattung werden für jedes Projekt an Gerät, Bedienung, Einbausituation und Umgebung angepasst.
Die Produktlinie beginnt mit einem Edelstahlgehäuse mit Hubtür. Dieses Gehäuse kann direkt an der Wand montiert, flächenbündig eingebaut oder mit unterschiedlichen Untergestellen freistehend ausgeführt werden.
PureBase, HollowBase und CleanBase beschreiben vor allem das jeweilige Untergestell. WallCab und WallDesk sind Einbauvarianten. Die WallBox bildet mit ihrer Drehtür das alternative Türkonzept innerhalb der Produktlinie.
| Modell | Montage | Türkonzept | Primäres Unterscheidungsmerkmal |
|---|---|---|---|
| WallFit | Direkte Wandmontage | Hubtür | Grundgehäuse ohne horizontalen Türschwenkbereich |
| WallBox | Wandmontage | Eine, zwei oder drei Drehtüren | Klassisches Drehtürkonzept in kundenspezifischen Abmessungen |
| PureBase | Freistehend | Hubtür | Ein einzelner zentraler Ständer aus Edelstahl-Hohlprofil |
| HollowBase | Freistehend | Hubtür | Breiter Rahmen aus mehreren Edelstahl-Hohlprofilen |
| CleanBase | Freistehend | Hubtür | Geschlossenes Blechuntergestell für erhöhte Hygieneanforderungen |
| WallCab | Flächenbündiger Wandeinbau | Hubtür | Einbaugehäuse ohne ausziehbare Arbeitsfläche |
| WallDesk | Flächenbündiger Wandeinbau | Hubtür | Einbauarbeitsplatz mit ausziehbarer Arbeitsfläche |

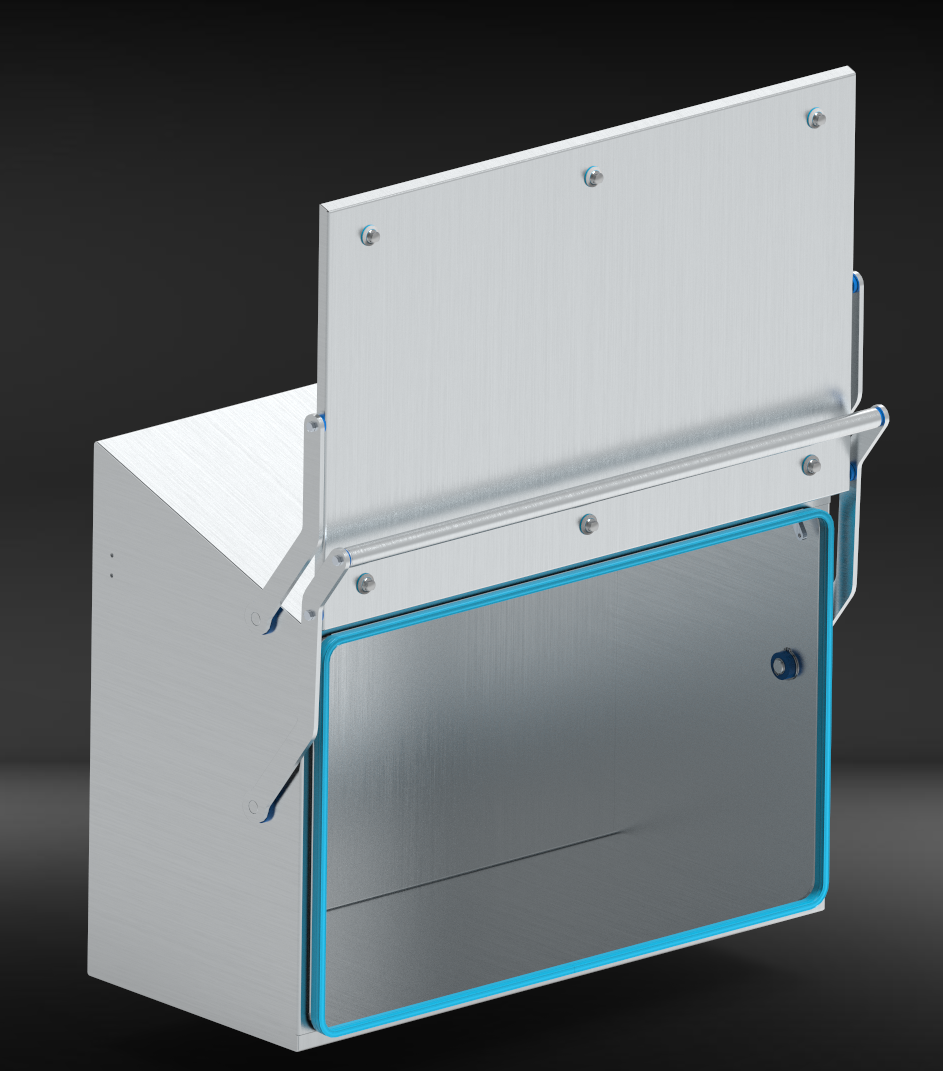

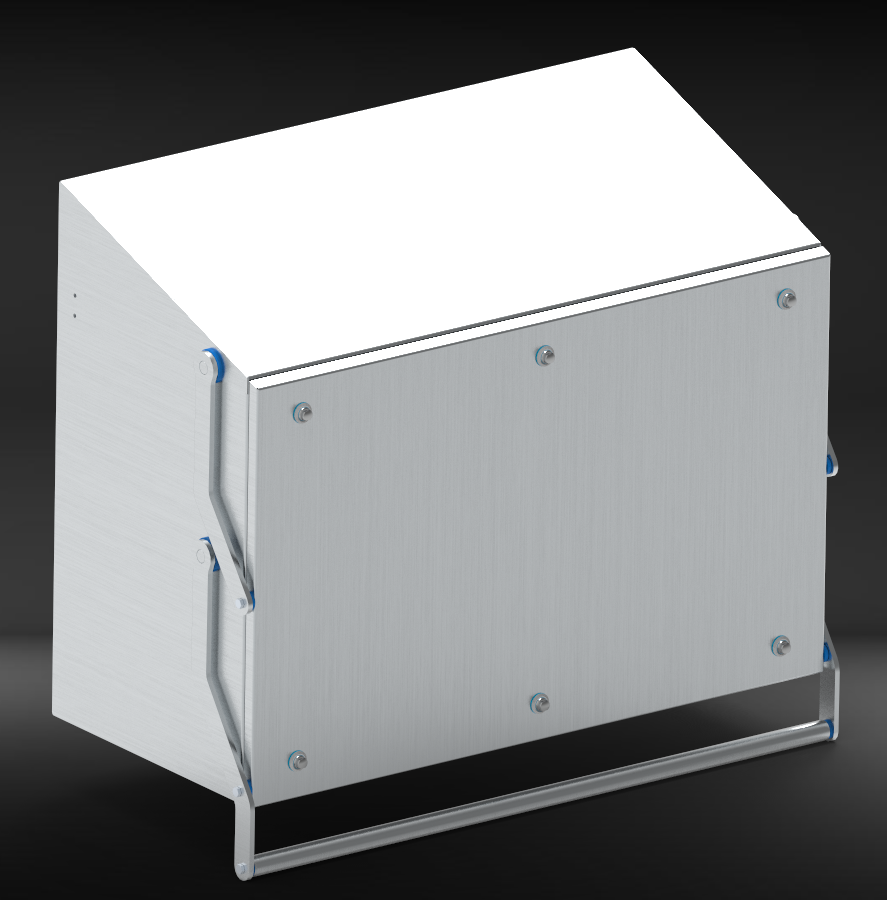

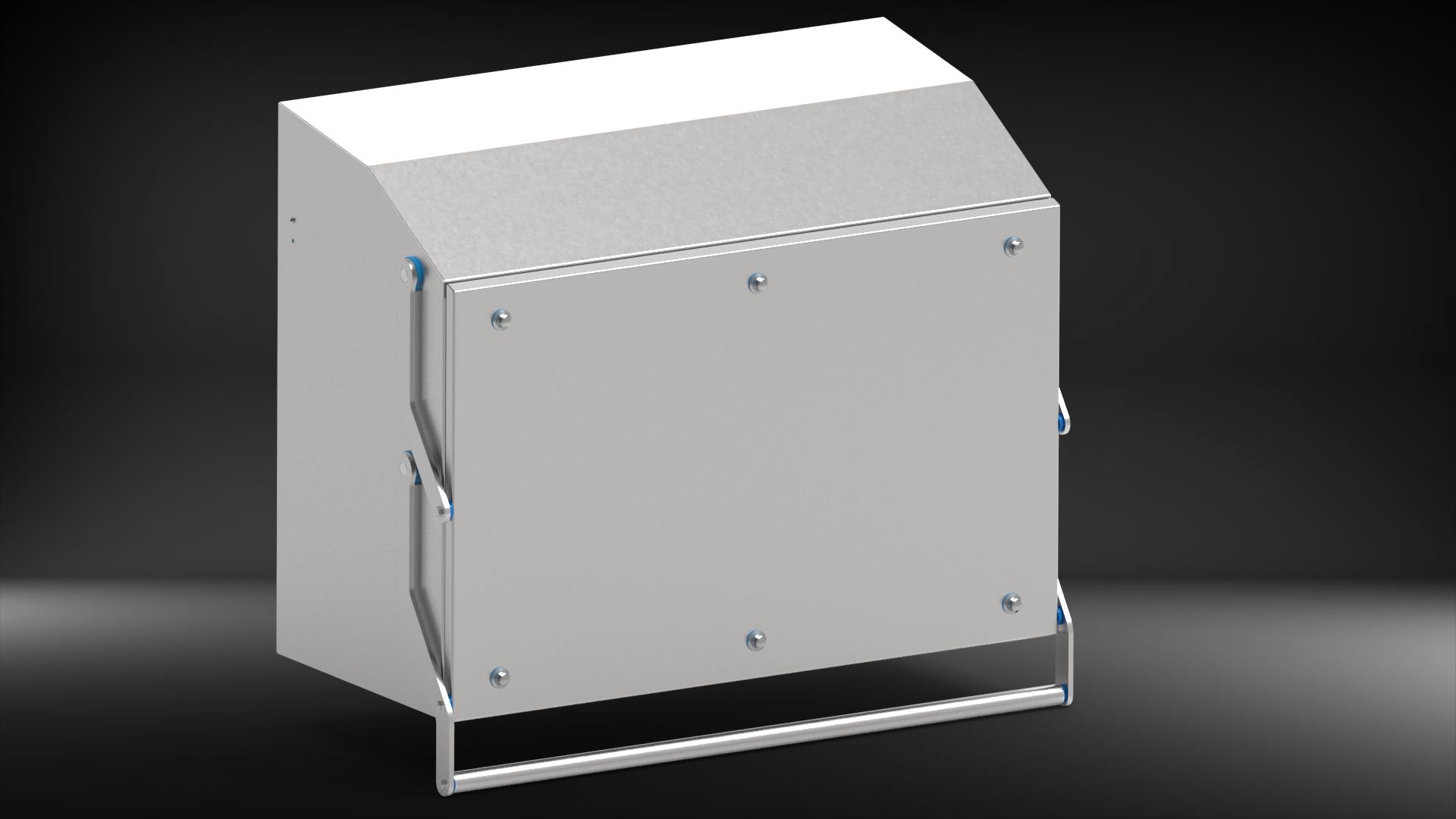

Edelstahl-Wandgehäuse mit Hubtür
Das Grundkonzept der Produktlinie für direkte Wandmontage. Die nach oben öffnende Tür benötigt keinen seitlichen Schwenkbereich und hält den Zugang zur Technik frei.

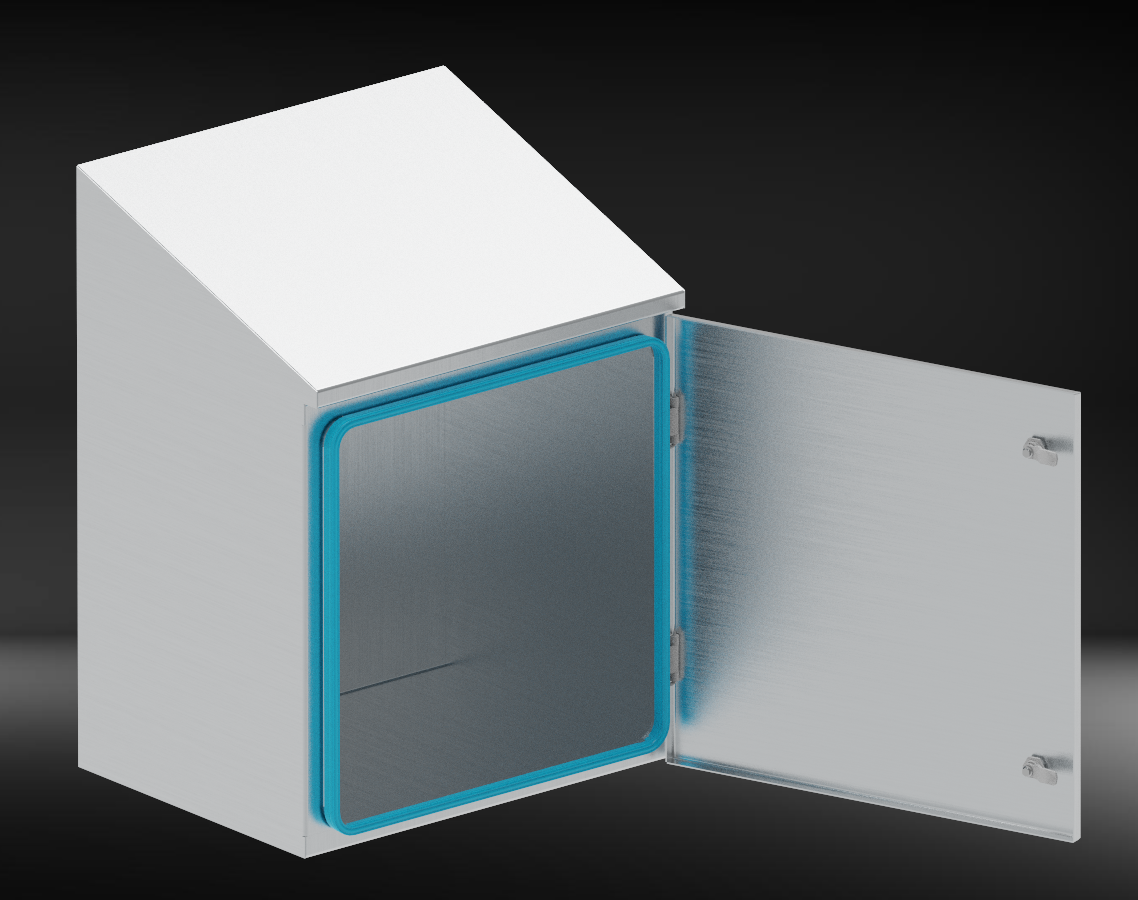

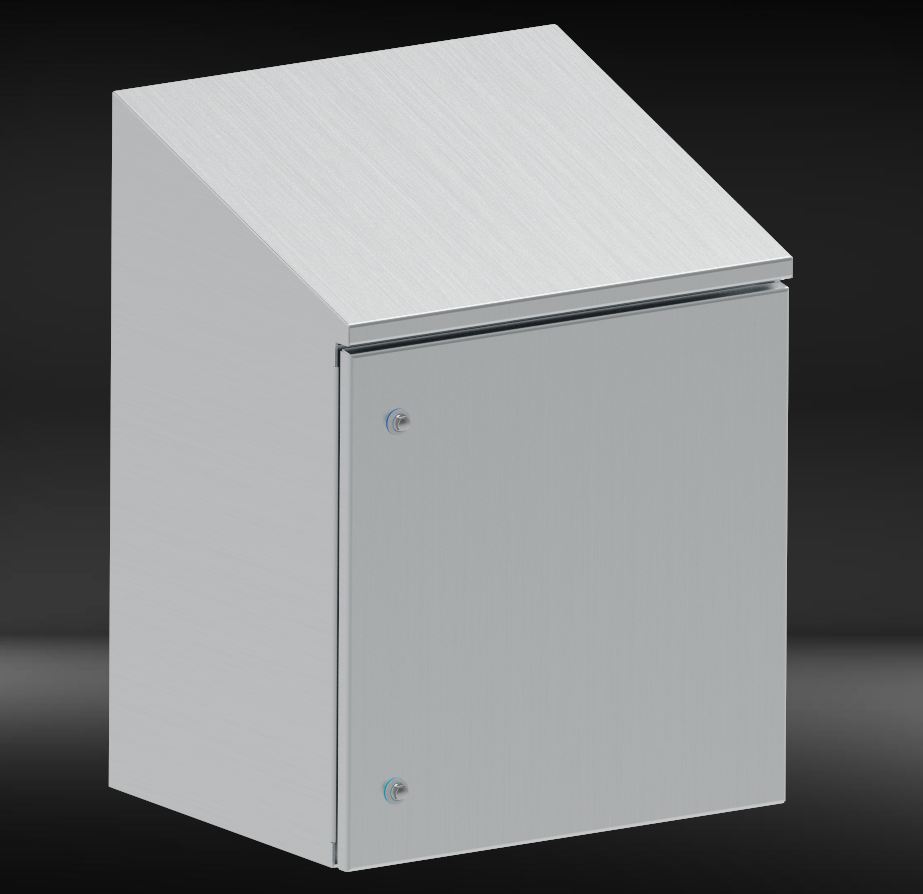

Edelstahl-Wandgehäuse mit Drehtür
Das alternative Türkonzept, wenn ausreichend Schwenkraum vorhanden ist. Je nach Breite, Innenaufteilung und Zugang kann die WallBox mit einer, zwei oder drei Drehtüren ausgeführt werden.
Bei diesen Ausführungen kann das Gehäuseprinzip mit Hubtür auf ein projektspezifisch dimensioniertes Untergestell gesetzt werden. Der Unterschied liegt vor allem in der Bauform des Untergestells.

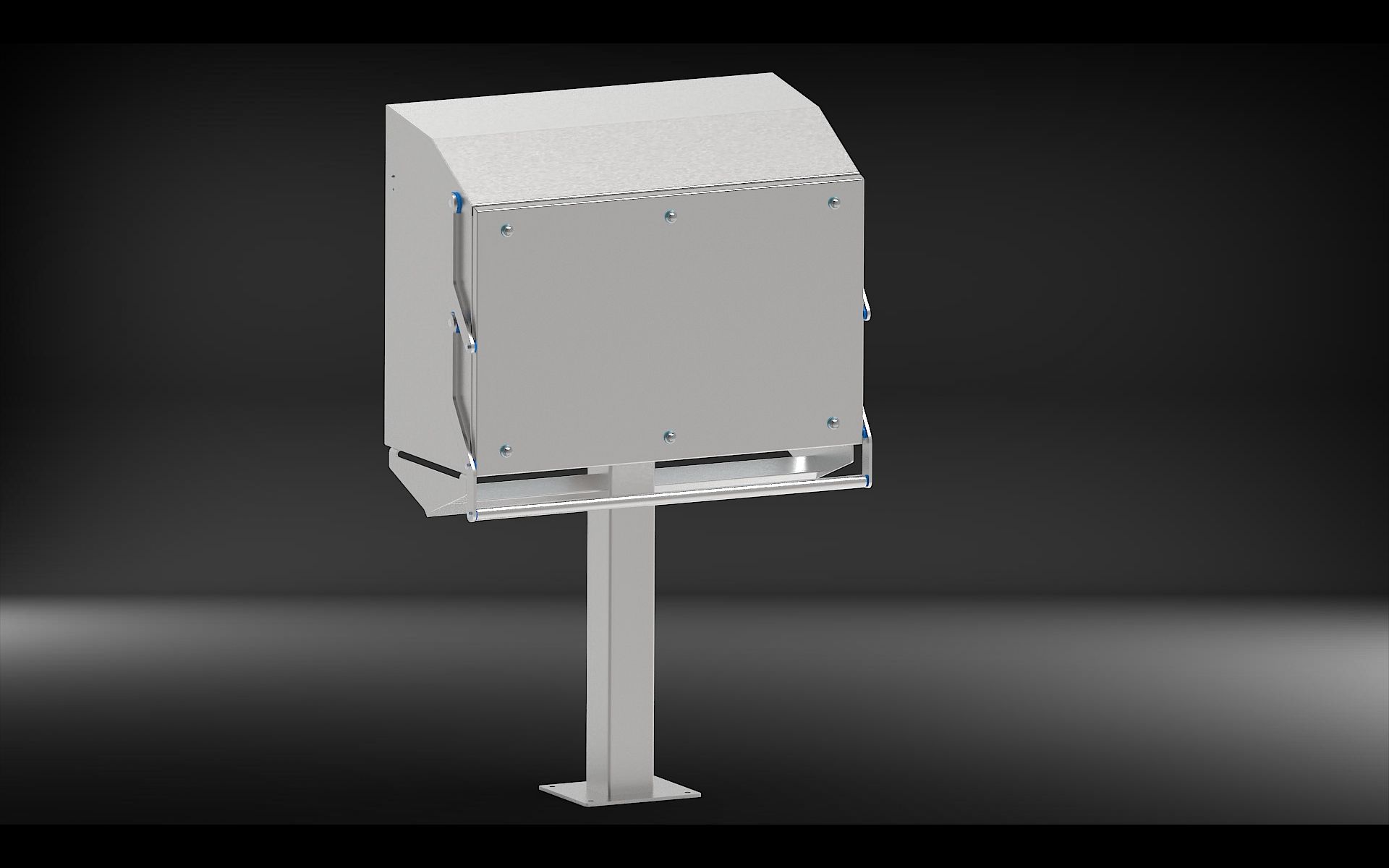

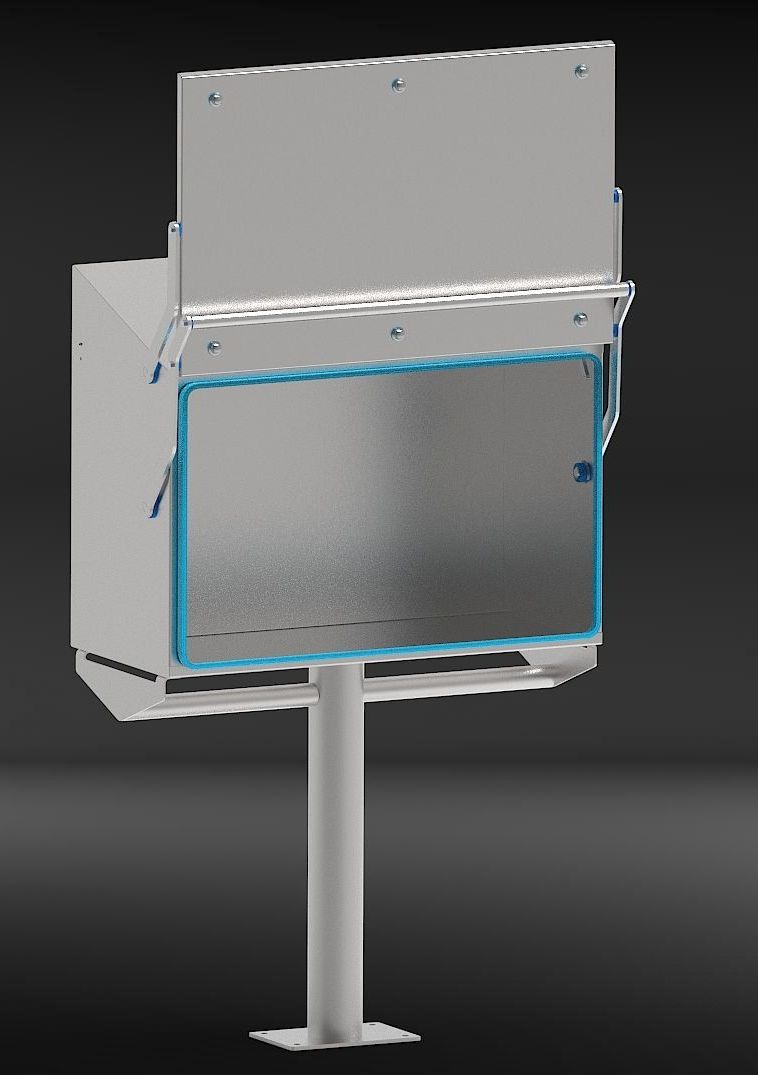

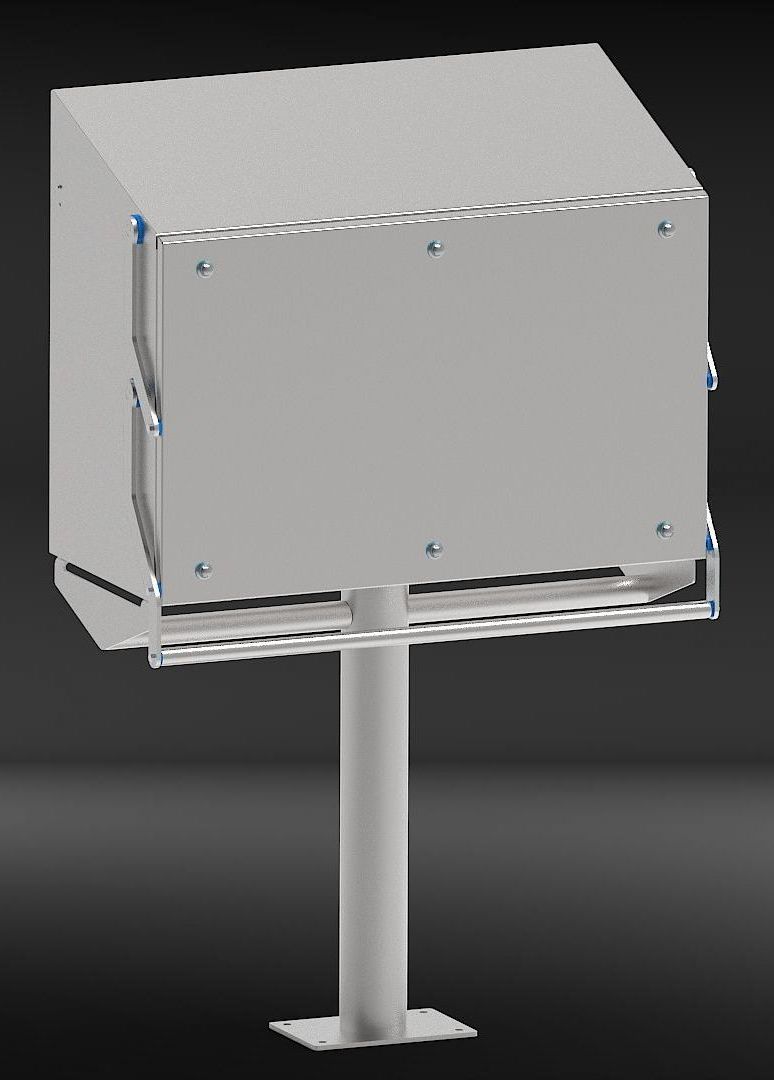

Freistehend auf einem zentralen Monoständer
Das Gehäuse steht auf einem einzelnen Ständer aus Edelstahl-Hohlprofil. Höhe, Profilabmessung und Fußausführung werden auf Gehäuse und Aufstellung abgestimmt.

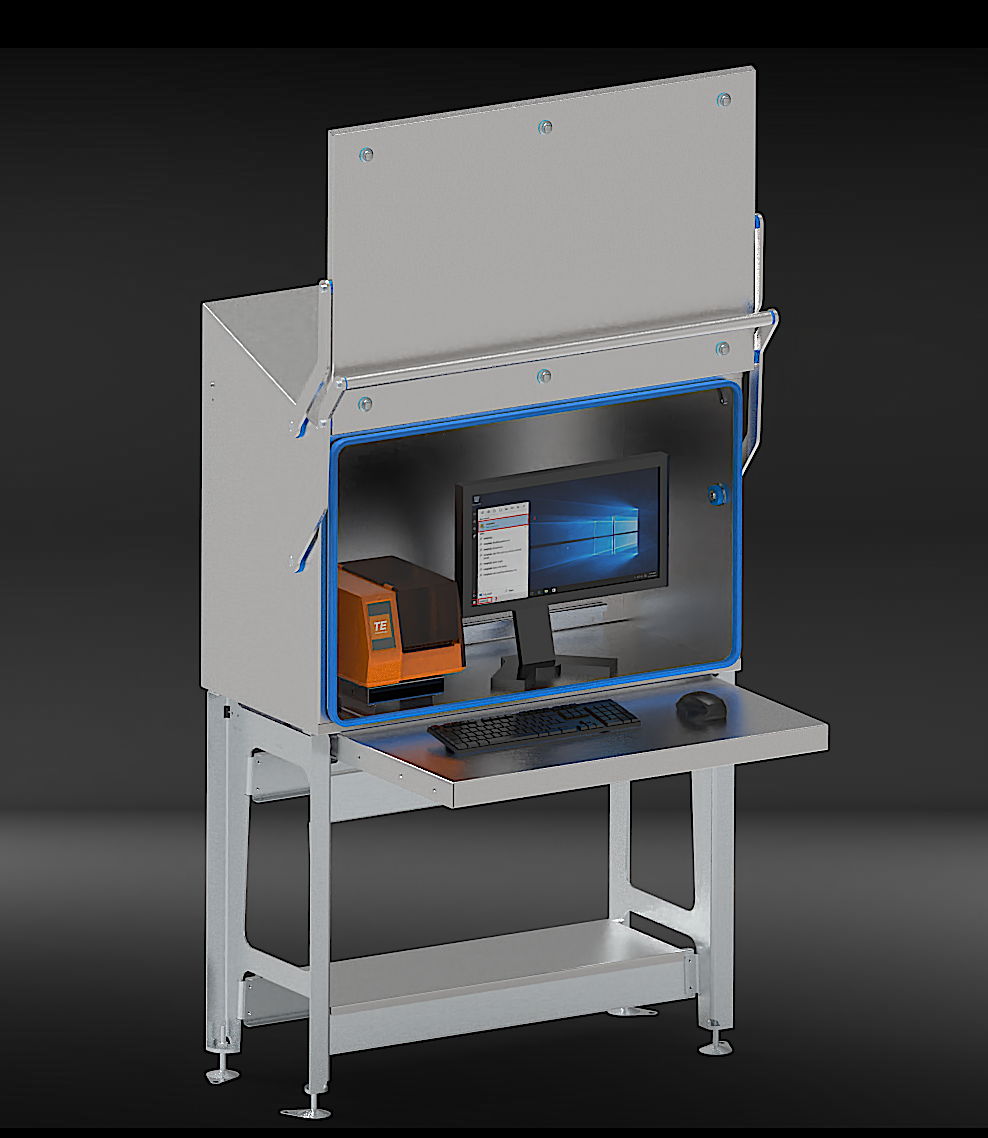

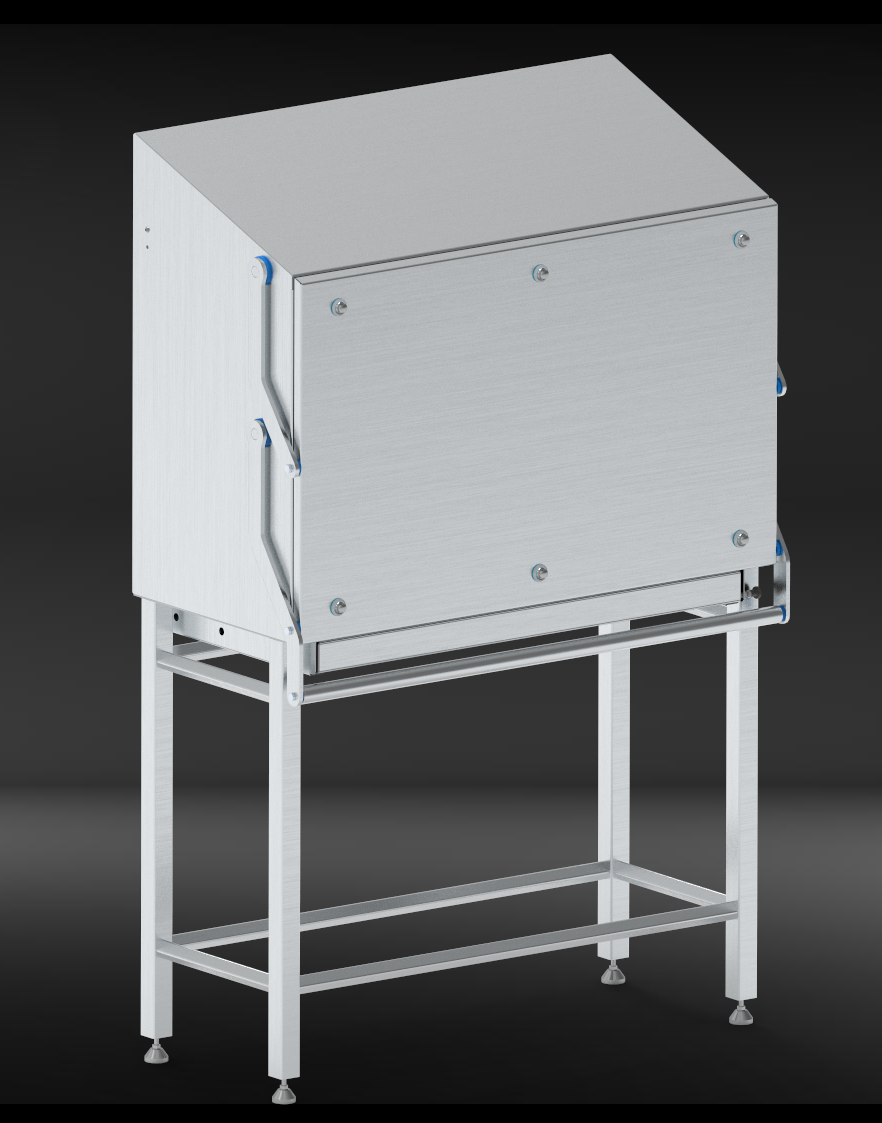

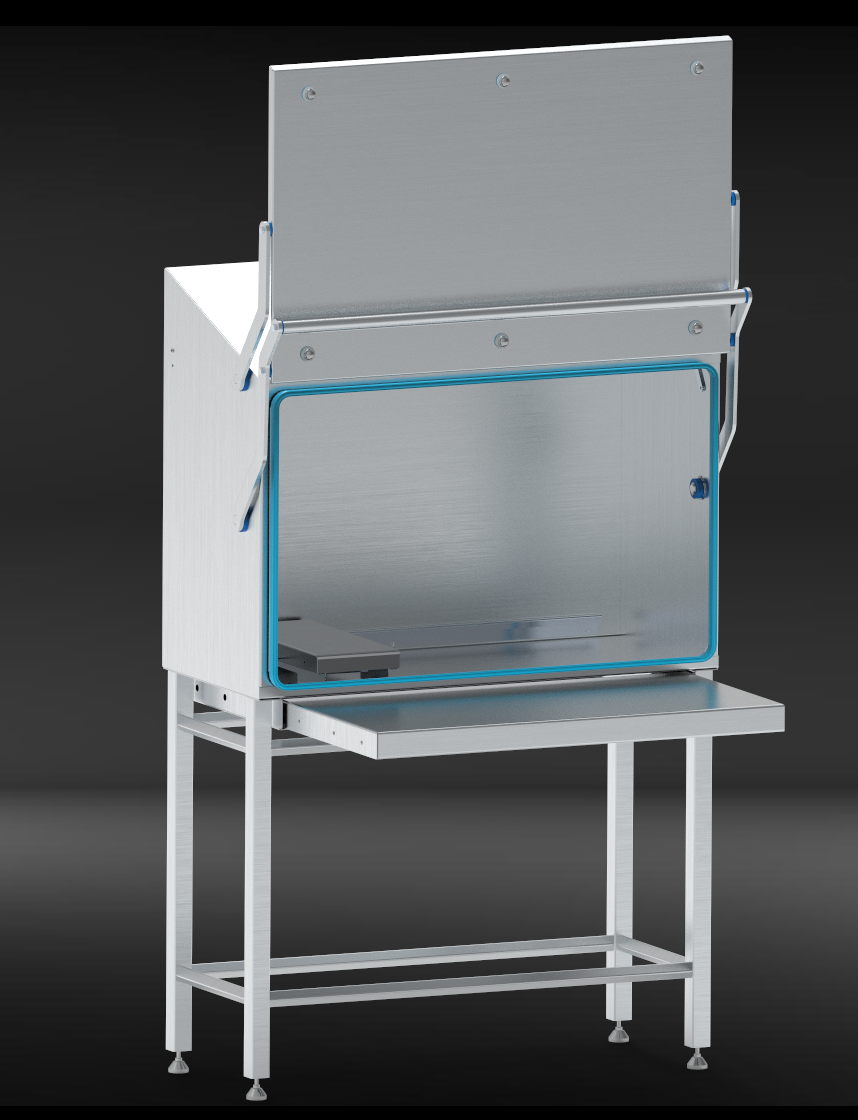

Freistehend auf einem Rahmen aus Hohlprofilen
Ein breiteres Untergestell aus mehreren Edelstahl-Hohlprofilen schafft eine stabile Basis und kann passend zu Gehäuse, Geräteauszug und benötigter Arbeitshöhe dimensioniert werden.

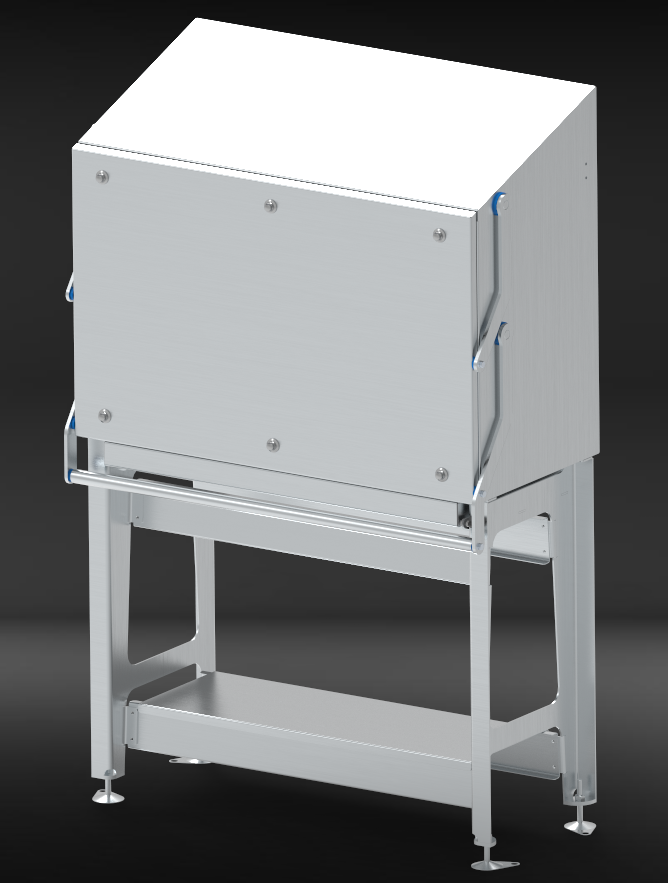

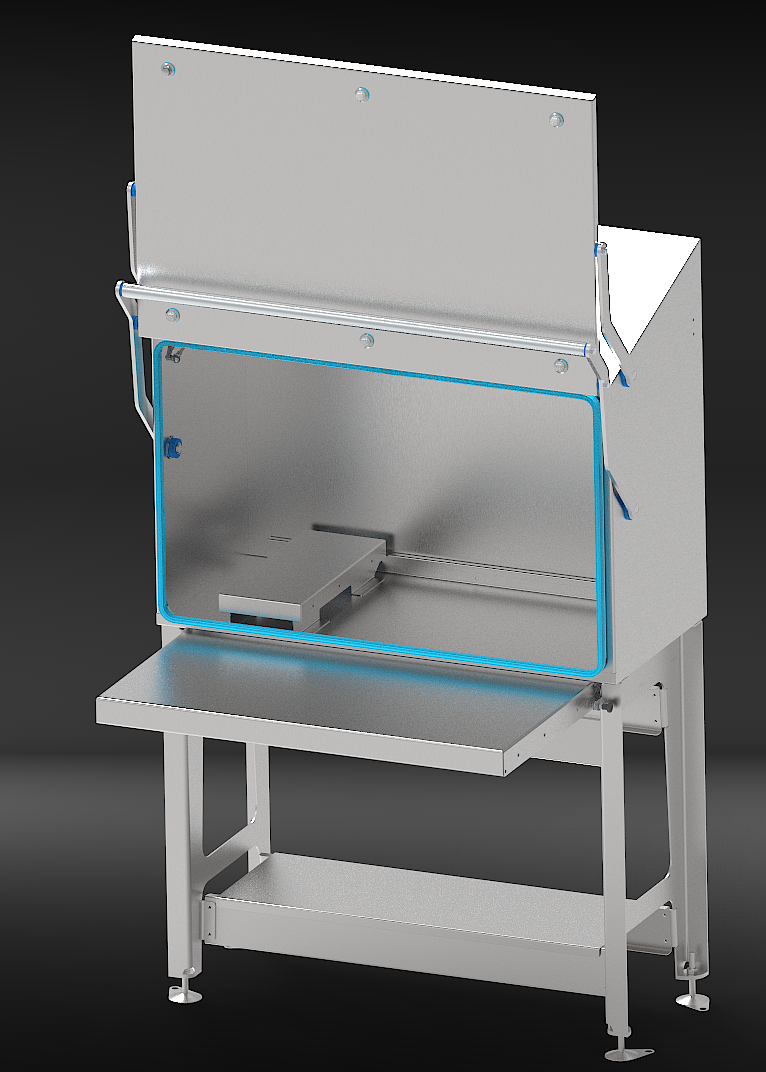

Freistehend auf einem geschlossenen Blechuntergestell
Das Untergestell wird aus Edelstahlblech aufgebaut. Gegenüber einem offenen Rahmen aus Hohlprofilen entstehen dadurch weniger schwer zugängliche Bereiche, was die Reinigung erleichtert.
Die Ausführung eignet sich deshalb besser für Projekte mit erhöhten Hygieneanforderungen.

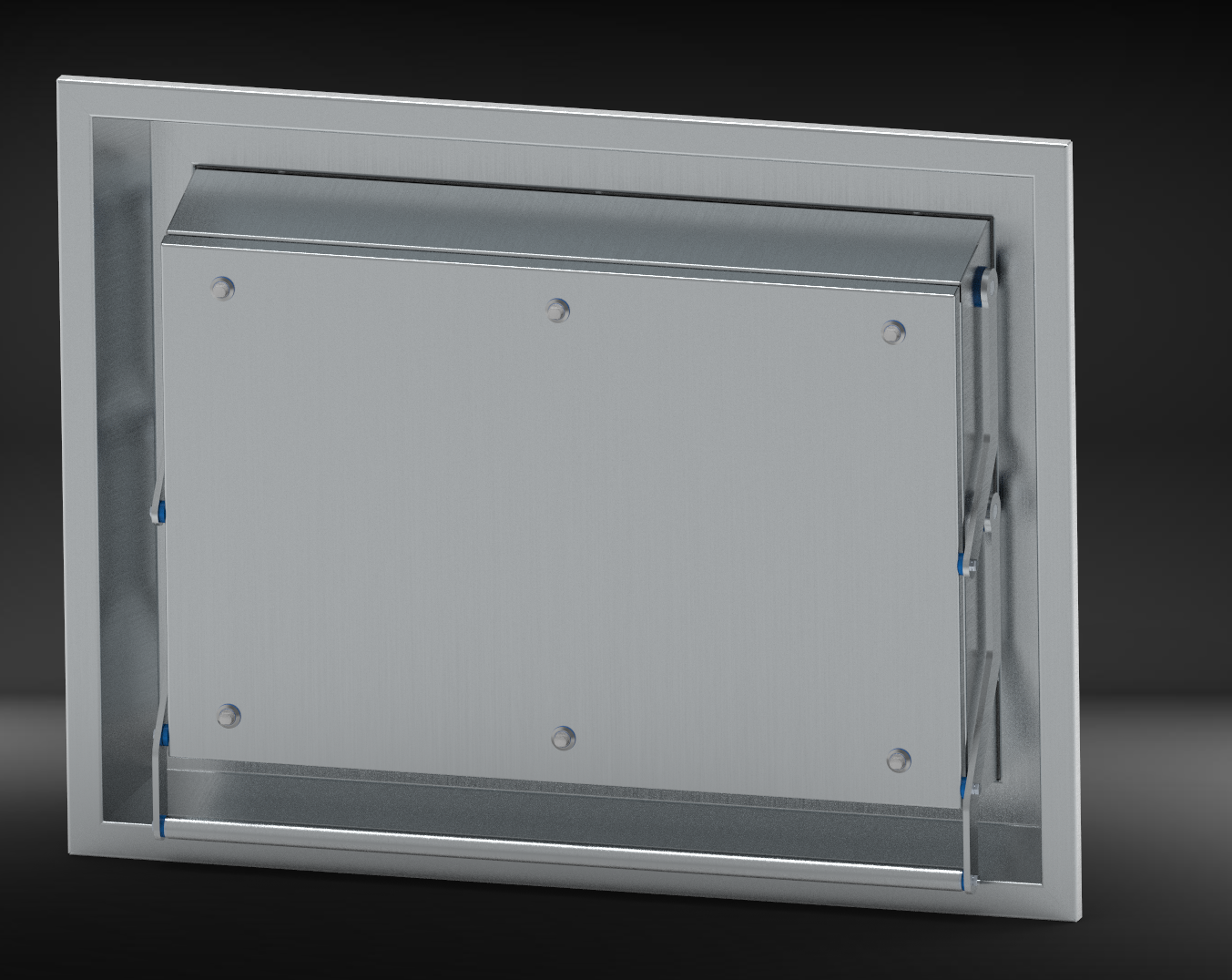

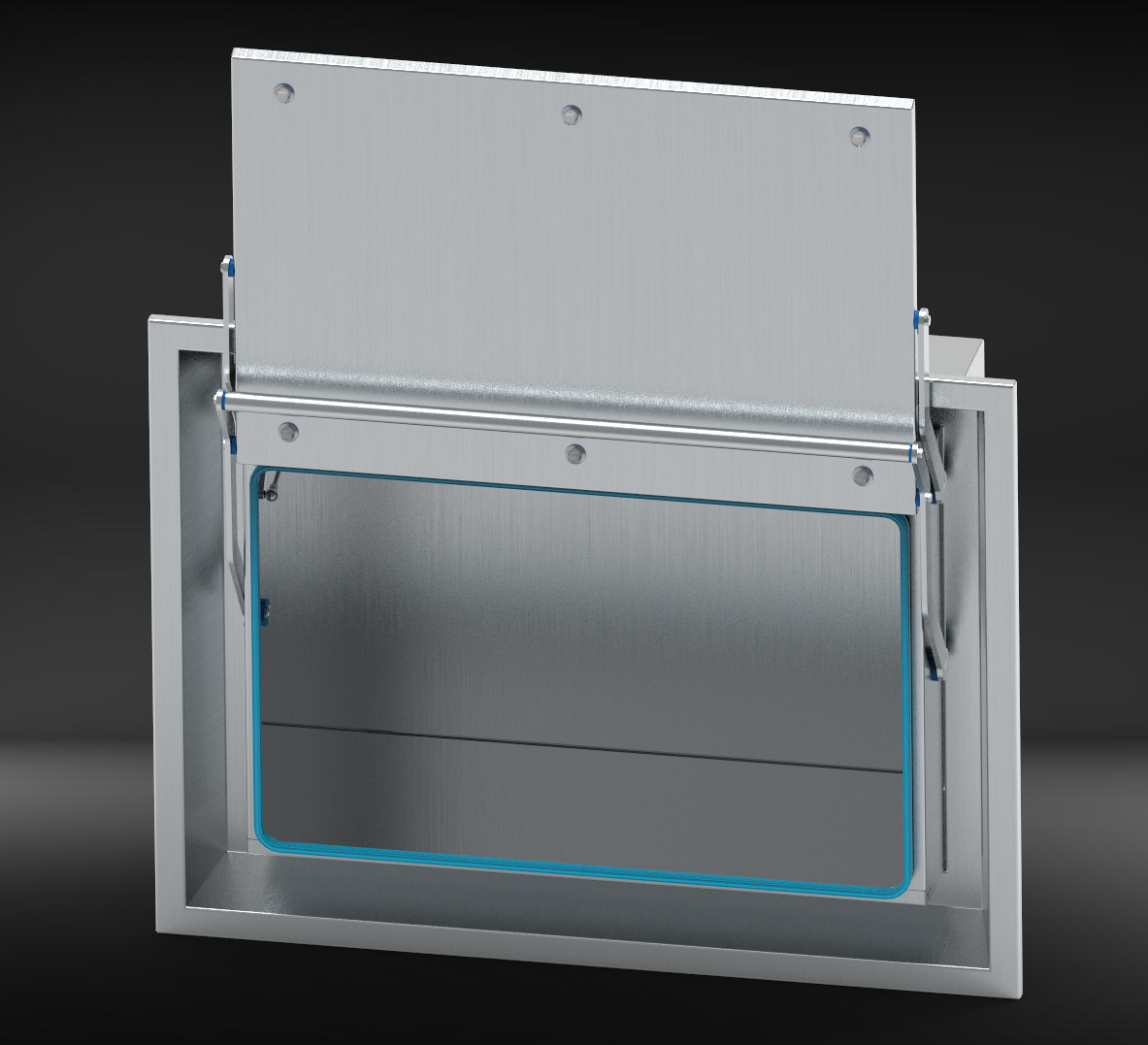

Flächenbündiges Edelstahl-Einbaugehäuse mit Hubtür
Für den Einbau in oder durch eine Wand, wenn eine ruhige Front und gut zu reinigende Wandübergänge wichtig sind. Die WallCab besitzt keine ausziehbare Arbeitsfläche.

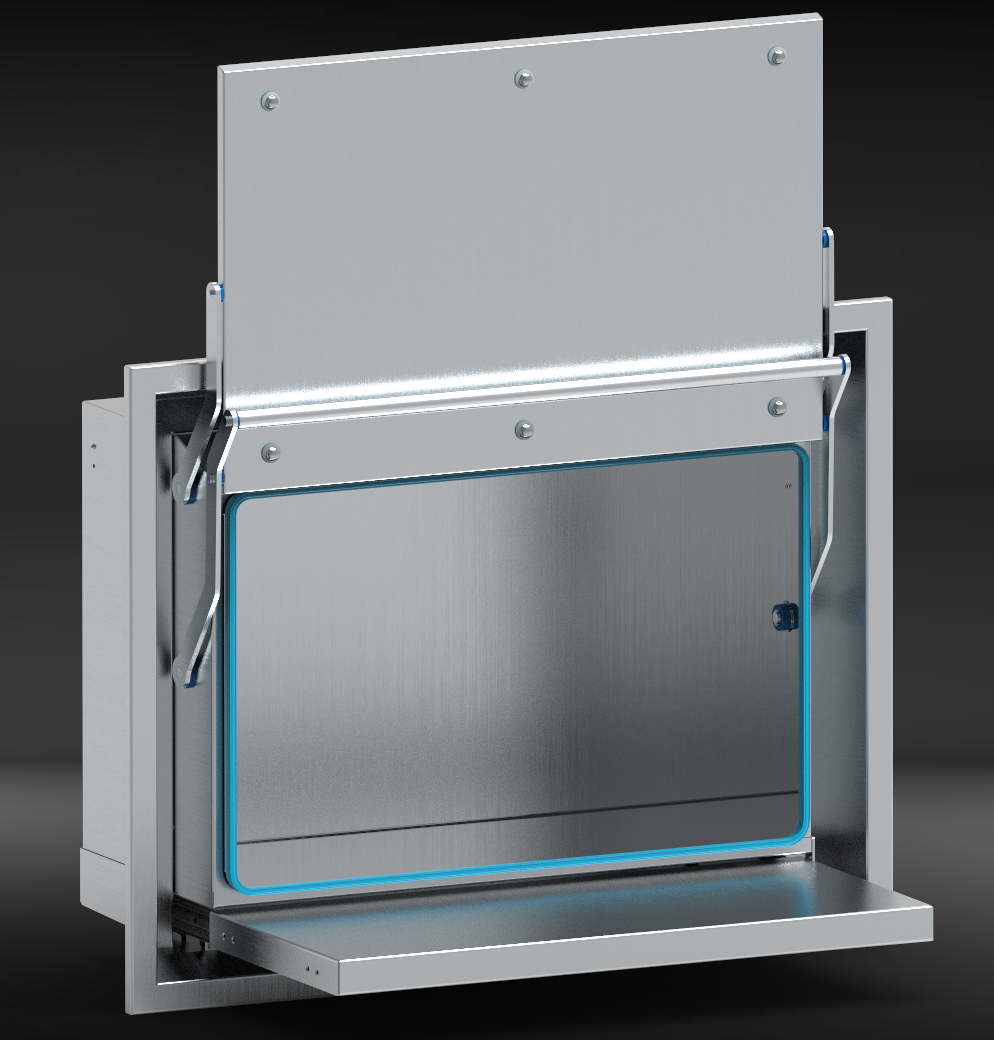

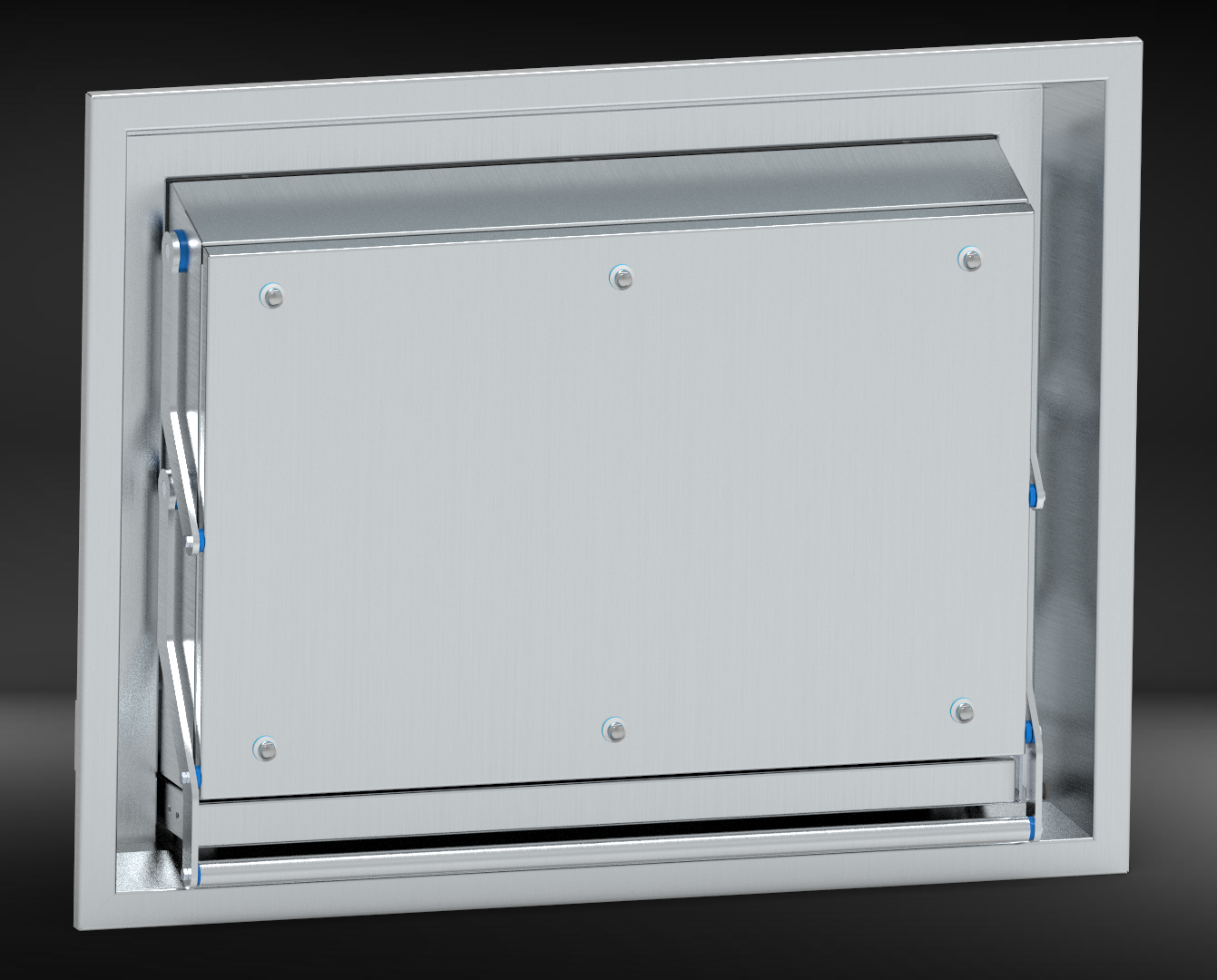

Edelstahl-Einbauarbeitsplatz mit ausziehbarer Arbeitsfläche
Die WallDesk verbindet das flächenbündige Einbaugehäuse mit einer ausziehbaren Arbeitsfläche für Bedienung direkt am Prozess. Eine Edelstahltastatur und Maus können optional integriert werden.
Alle gezeigten Modelle außer der WallBox besitzen eine nach oben öffnende Hubtür. Sie wird durch Gasdruckfedern aus Edelstahl unterstützt und bleibt in geöffneter Position selbstständig stehen.
Anzahl und Auslegung der Gasdruckfedern werden für jedes Gehäuse anhand von Abmessungen und Türgewicht berechnet. Dadurch öffnet die Tür gleichmäßig und kontrolliert.
Bei der Auswahl von Werkstoffen und Zukaufteilen berücksichtigen wir die RoHS-Stoffbeschränkungen. Auch bei Edelstahl-Außengehäusen können entsprechende Anforderungen projektspezifisch berücksichtigt werden.
Wenn RoHS-Konformität für Ihr Projekt erforderlich ist, teilen Sie uns dies bitte bereits bei der Anfrage mit. Wir prüfen die vorgesehene Ausführung einschließlich Dichtungen, Oberflächenbehandlungen und zusätzlicher Komponenten wie Heizungen oder Ventilatoren anhand der verfügbaren Lieferantennachweise. Den Umfang und etwaige Einschränkungen stimmen wir vor der Fertigung mit Ihnen ab.
Wenn elektrische Betriebsmittel eingebaut werden, verbindet Martinox alle leitfähigen Gehäuseteile elektrisch miteinander. Dazu gehören auch Hub- oder Drehtüren sowie weitere bewegliche oder separat montierte Metallteile.
Der endgültige Anschluss an den Schutzleiter erfolgt im Rahmen der elektrischen Installation vor Ort.
Elektrische Komponenten wie Ventilatoren, Heizungen oder Steckdosen können nach Kundenwunsch im Gehäuse montiert werden. Von Martinox eingebaute Komponenten werden vor der Auslieferung auf ihre Funktion geprüft.
Die Funktionsprüfung ist nicht automatisch mit einer projektspezifischen Zertifizierung oder Abnahme der vollständigen Kundenanlage gleichzusetzen.
Die Martinox-Produktlinie kann für unterschiedliche industrielle und technische Umgebungen projektspezifisch angepasst werden. Entscheidend sind die tatsächlichen Anforderungen, nicht eine festgelegte Branche.
Mehrere Grundmodelle können für dieselbe Technik geeignet sein. Die endgültige Auswahl richtet sich nach Montageort, Bedienung, Reinigung, Innenausbau und gewünschter Arbeitshöhe.
Senden Sie uns Fotos, eine Skizze oder grobe Maße und beschreiben Sie kurz, welche Technik eingebaut wird. Wir schlagen daraufhin das passende Grundkonzept und die benötigte Ausstattung vor.
