WallFit – Edelstahl-Wandgehäuse mit Hubtür nach Maß
WallFit schützt Etikettendrucker, Scanner, HMI, Industrie-PCs, Displays, Steuerungen und andere elektrische Geräte direkt im Produktions- oder Arbeitsbereich.
Das Gehäuse wird an der Wand montiert und nach den Abmessungen der Geräte sowie der Einbausituation gefertigt. Die nach oben öffnende Hubtür benötigt keinen seitlichen Schwenkraum und hält den Arbeitsbereich frei.
Die dargestellte Ausführung ist die Basis des Konzepts. Abmessungen, Innenaufteilung, Ausschnitte, Ausstattung und Oberfläche werden für jedes Projekt festgelegt.
WallFit anfragen – eine Skizze, ein Foto des Einbauorts oder die Gerätemaße reichen für eine erste Einschätzung.

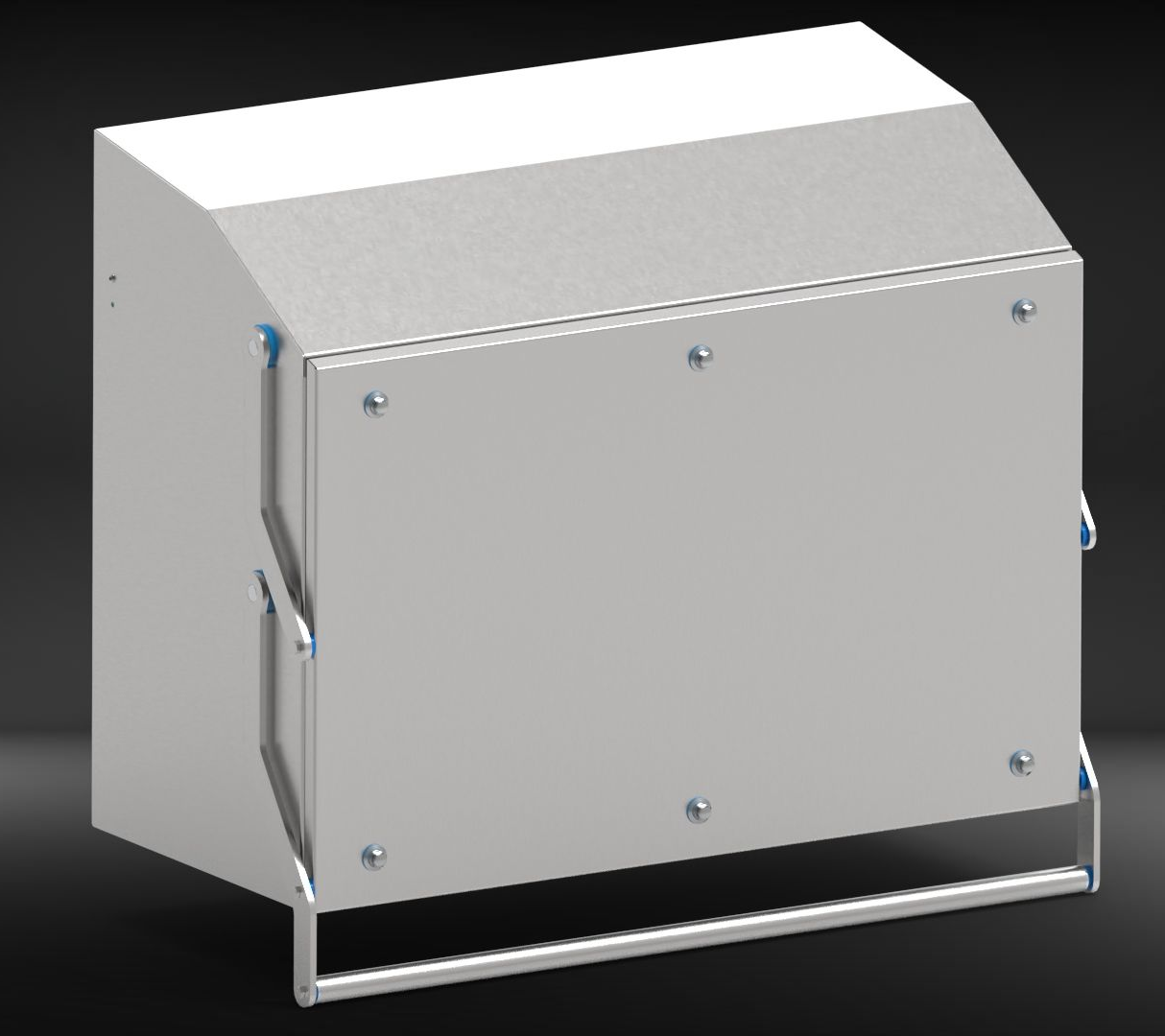

Visualisierung: WallFit in geschlossener Ausführung. Maße und Ausstattung werden projektspezifisch festgelegt.

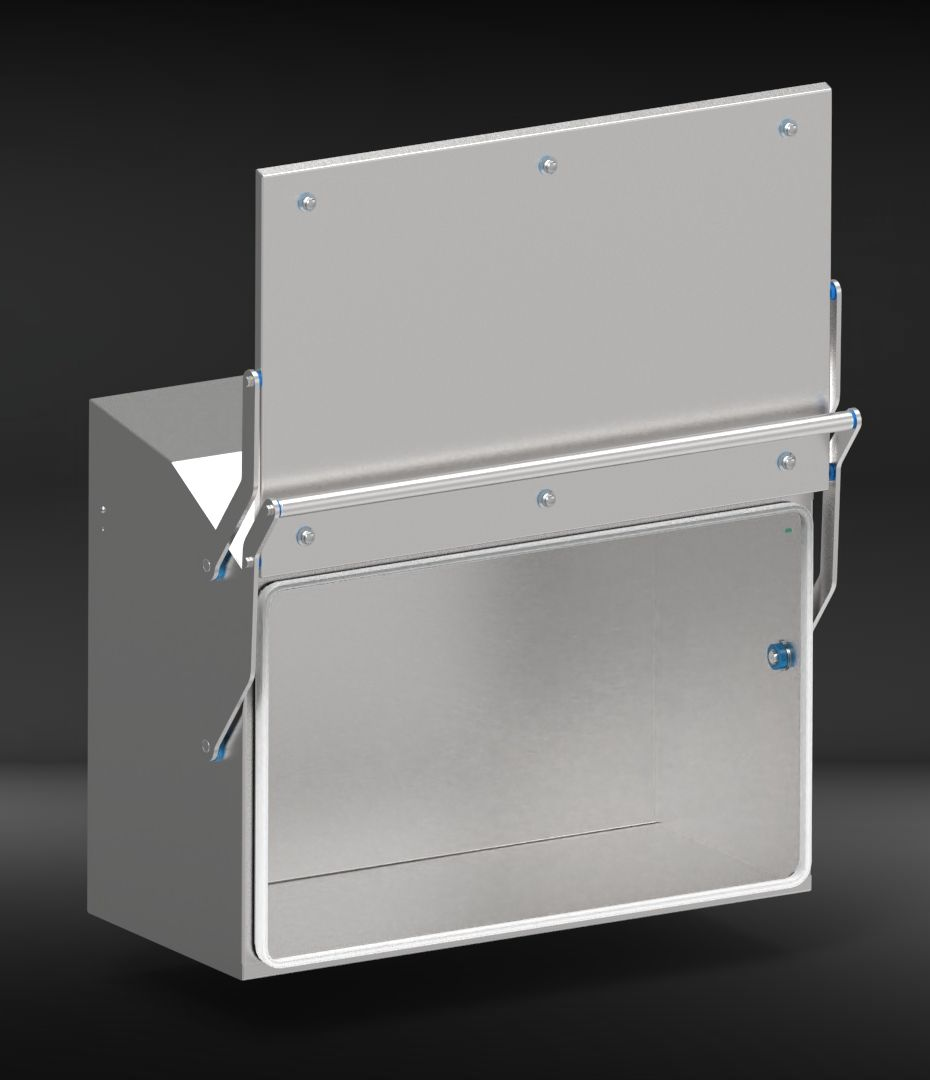

Visualisierung: geöffnete Hubtür mit frei zugänglichem Innenraum.
Freier Zugriff ohne seitlich öffnende Tür
Die Hubtür öffnet nach oben. Das ist besonders praktisch an Bedienplätzen, in schmalen Durchgängen oder neben Maschinen, wo eine Drehtür den Zugang oder Arbeitsablauf behindern würde.
Rostfreie Gasfedern unterstützen die Bewegung. Ihre Auslegung wird für jede Kastengröße und jedes Türgewicht berechnet, damit die Tür kontrolliert öffnet und selbstständig geöffnet bleibt.
Die gezeigte WallFit-Basis besitzt eine Hubtür. Bei größeren maßgefertigten Gehäusen können mehrere getrennte Hubtüren vorgesehen werden.
Eine Produktbasis, für Ihr Projekt angepasst
WallFit ist keine festgelegte Standardgröße. Das Modell beschreibt das Konstruktionsprinzip: ein wandmontiertes Edelstahlgehäuse mit Hubtür. Daraus entwickeln wir die passende Ausführung für das Gerät und den vorgesehenen Einsatz.
Breite, Höhe, Tiefe, Innenaufteilung und Montagepunkte nach Gerät und Einbauraum.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Ausschnitte, Kabeldurchführungen und Anschlussöffnungen werden vor der Fertigung festgelegt.
Werkstoff und Oberflächenbearbeitung werden passend zu Umgebung und Reinigungsanforderung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Abmessungen, Ausschnitte, Einbauten und relevante Anschlussstellen festgehalten.
Hubtür, Gasfedern und Kompressionsverschlüsse
Die Hubtür wird mit Kompressionsverschlüssen geschlossen. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungen lieferbar. Das Schließsystem wird gemeinsam mit den Zugangs-, Reinigungs- und Umgebungsanforderungen ausgewählt.
Die Gasfedern werden nicht pauschal gewählt, sondern entsprechend den Abmessungen und dem Gewicht der jeweiligen Tür berechnet. So entsteht eine gleichmäßige Bewegung und die geöffnete Tür bleibt sicher in ihrer vorgesehenen Position.
Vorbereitet oder vollständig ausgestattet
Auf Wunsch liefern wir WallFit vollständig mechanisch vorbereitet und mit den vereinbarten Komponenten montiert. Möglich sind unter anderem:
- Montageplatten und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und vorbereitete Durchführungen
- Sichtfenster, Touchpanel oder weitere Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Diese Funktionsprüfung ersetzt keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn bekannt ist, dass elektrische Geräte in das Gehäuse eingebaut werden, verbinden wir die leitfähigen Gehäuseteile elektrisch miteinander. Dazu gehört auch die bewegliche Tür.
Damit wird eine definierte Grundlage für den Potentialausgleich geschaffen. Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Einbauten und Anschlusskonzept sollten möglichst früh bekannt sein. So können Befestigung, Kabelführung, Wärmeentwicklung und Zugänglichkeit gemeinsam berücksichtigt werden.
Belüftung, Feuchtigkeit und Wärmeentwicklung
Elektrische Geräte erzeugen Wärme. Gleichzeitig können Temperaturwechsel und feuchte Umgebungsluft das Risiko von Kondensat erhöhen. Deshalb stimmen wir die Klimatisierung auf Geräte, Verlustleistung, Umgebung und gewünschte Reinigung ab.
Je nach Projekt können Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung vorgesehen werden. Ventilation unterstützt den Luftaustausch und kann Feuchtigkeit sowie Kondensationsrisiken reduzieren; sie ist jedoch keine eigenständige aktive Entfeuchtungsanlage.
Öffnungen und Filter beeinflussen die Dichtheit des Gehäuses. Schutz vor Staub, Feuchtigkeit oder Spritzwasser wird deshalb immer zusammen mit Belüftung, Kabeldurchführungen, Dichtungen und Einbausituation betrachtet.
Hinweis zur Schutzart: Die Konstruktion kann unter Berücksichtigung einer gewünschten Schutzwirkung ausgeführt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
WallFit ist primär für Innenräume und Produktionsbereiche gedacht. Die Bauform kann jedoch auch für andere industrielle Umgebungen angepasst werden.
Schutz von Etikettendruckern, Scannern, Bedientechnik und anderen Geräten in reinigungsintensiven Bereichen.
Wandgehäuse für HMI, IPC, Messgeräte, Steuerungen und produktionsnahe Elektronik.
Projektspezifische Ausführungen für Verkehrs-, Tunnel-, Energie- oder Telekommunikationsanwendungen.
Anpassbare Lösungen für anspruchsvolle Standorte, wenn Werkstoff, Korrosion, Klima und Befestigung projektspezifisch bewertet werden.
Für den Außeneinsatz müssen unter anderem Werkstoff, Dichtungen, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat berücksichtigt werden. Abhängig von diesen Bedingungen kann auch ein doppelwandiges Edelstahlgehäuse die geeignetere Lösung sein.
WallFit als Basis für weitere Aufstellungen
WallFit ist die wandmontierte Basis innerhalb der Produktlinie. Ein vergleichbares Gehäusekonzept kann auch mit einem freistehenden Untergestell kombiniert werden, beispielsweise als PureBase, HollowBase oder CleanBase. Gehäuse und Untergestell werden dabei gemeinsam auf Maß gefertigt.
Wenn eine seitlich öffnende Drehtür gewünscht ist, ist die WallBox die passende Modellbasis. Einen Überblick über alle Konstruktionsprinzipien finden Sie unter Edelstahlgehäuse und Schränke nach Maß.
Häufige Fragen zu WallFit
Ist WallFit in festen Abmessungen erhältlich?
Nein. WallFit beschreibt das Prinzip eines wandmontierten Edelstahlgehäuses mit Hubtür. Abmessungen, Innenaufteilung, Ausschnitte und Ausstattung werden auf das jeweilige Projekt abgestimmt.
Welche Geräte können in WallFit eingebaut werden?
Zum Beispiel Etikettendrucker, Scanner, HMI, Industrie-PCs, Displays, Steuerungen, Messgeräte und andere elektrische Komponenten. Die Eignung wird anhand von Abmessungen, Wärmeentwicklung, Bedienung und Umgebung beurteilt.
Wie bleibt die Hubtür geöffnet?
Rostfreie Gasfedern unterstützen die Hubtür. Sie werden für die Abmessungen und das Türgewicht der jeweiligen Ausführung berechnet, sodass die Tür kontrolliert öffnet und selbstständig geöffnet bleibt.
Welche Verschlüsse werden verwendet?
Die Hubtür wird mit Kompressionsverschlüssen geschlossen. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungen erhältlich.
Kann WallFit mit Belüftung oder Heizung geliefert werden?
Ja. Je nach Wärmeverlust, Feuchtigkeit und Umgebung können Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung vorgesehen und vormontiert werden.
Ist WallFit für den Außeneinsatz geeignet?
Eine Ausführung für außen ist möglich, muss aber projektspezifisch entwickelt werden. Werkstoff, Dichtungen, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat sind dabei zu berücksichtigen. Unter bestimmten Bedingungen kann ein doppelwandiges Gehäuse geeigneter sein.
Hat WallFit eine zertifizierte IP-Schutzart?
Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird jedoch nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
WallFit für Ihre Geräte auslegen lassen
Senden Sie uns die Gerätemaße, eine Skizze oder ein Foto des Einbauorts. Gemeinsam klären wir Abmessungen, Tür, Innenaufteilung, Kabelwege, Klimatisierung, Reinigung und gewünschte Ausstattung.
