Freistehender Edelstahl-Arbeitsplatz nach Maß
HollowBase – Edelstahlgehäuse auf vier Hohlprofilen
HollowBase kombiniert ein maßgefertigtes Edelstahlgehäuse mit einem breiten Untergestell aus vier vertikalen Edelstahl-Hohlprofilen und einem ausziehbaren Arbeitsblatt.
Die Konstruktion schafft einen freistehenden Arbeitsplatz für Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen und andere elektrische Geräte.
Die dargestellte Grundausführung besitzt eine Hubtür und ein ausziehbares Arbeitsblatt. Auf Wunsch kann HollowBase auch ohne dieses Arbeitsblatt gefertigt werden. Sämtliche Abmessungen und Einbauten werden auf das Projekt abgestimmt.
HollowBase anfragen – Gerätemaße, gewünschte Arbeitshöhe und ein Foto oder eine Skizze des Aufstellorts reichen für eine erste Einschätzung.

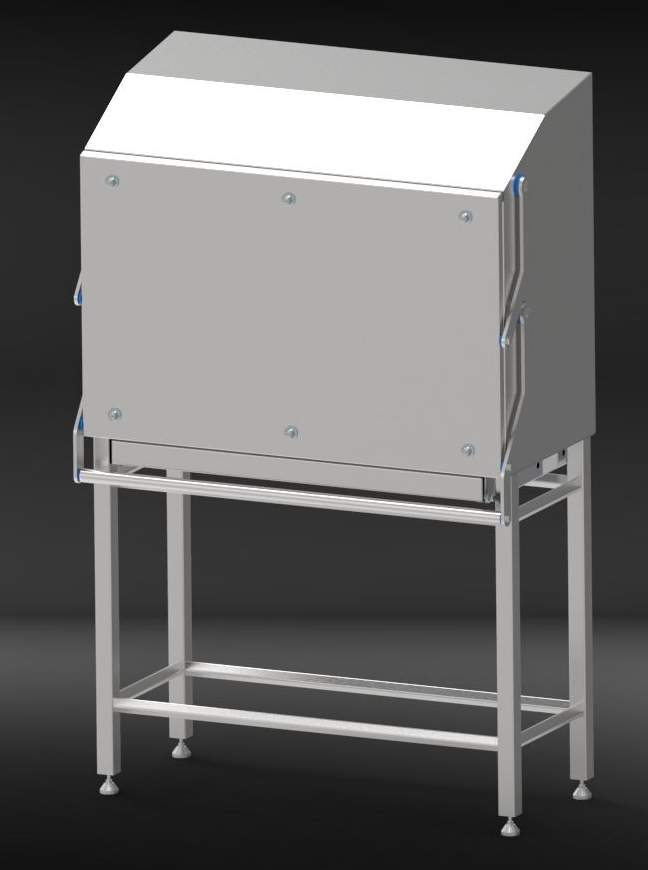

Visualisierung: geschlossene HollowBase-Grundausführung. Maße, Untergestell und Ausstattung werden projektspezifisch festgelegt.

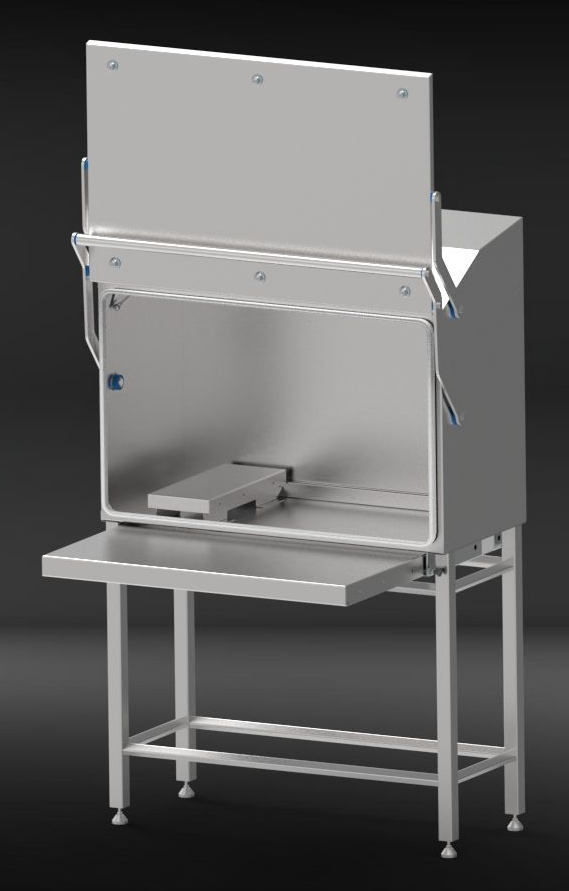

Visualisierung: geöffnete Hubtür und ausgezogenes Arbeitsblatt.
Geräteschutz und Arbeitsfläche kombiniert
Die Hubtür öffnet nach oben und benötigt keinen seitlichen Schwenkraum. Das ausziehbare Arbeitsblatt schafft bei Bedarf eine zusätzliche Fläche direkt vor dem Gehäuse und kann nach der Nutzung wieder eingeschoben werden.
Rostfreie Gasfedern unterstützen die Hubtür. Ihre Auslegung wird für jede Kastengröße und jedes Türgewicht berechnet, damit die Tür kontrolliert öffnet und selbstständig geöffnet bleibt.
Ob und wie Geräte auf, über oder innerhalb des Arbeitsblatts angeordnet werden, wird anhand von Bedienung, Wartung, Belastung und Kabelwegen festgelegt.
Breites Untergestell mit vier Hohlprofil-Stützen
Im Unterschied zur PureBase mit einer einzelnen Mono-Säule besitzt HollowBase immer vier vertikale Stützen aus hohlen Edelstahl-Kastenprofilen. Das breitere Untergestell bietet eine andere Lastverteilung und Raumaufteilung unter dem Gehäuse.
Profilabmessungen, Verbindungen, Höhe und Breite werden anhand von Gehäusegröße, Nutzlast, Schwerpunkt und Arbeitsablauf konstruiert.
Das Grundprinzip der HollowBase besteht aus einem Untergestell mit vier hohlen Edelstahlprofilen.
Die übliche Ausführung steht auf einstellbaren Füßen und wird am Aufstellort ausgerichtet.
Wenn der Kunde oder die Einbausituation es verlangt, kann eine Befestigung am Boden vorgesehen werden.
Arbeitshöhe, Breite, Tiefe und Profilquerschnitte werden projektspezifisch festgelegt.
Ausziehbares Arbeitsblatt als Grundausstattung
Das ausziehbare Arbeitsblatt gehört zur dargestellten HollowBase-Grundausführung. Abmessungen, Tragfähigkeit, Auszugslänge und Bedienhöhe werden passend zur vorgesehenen Nutzung ausgelegt.
Wenn keine zusätzliche Arbeitsfläche benötigt wird, kann HollowBase auch ohne ausziehbares Arbeitsblatt gefertigt werden. Das Modell bleibt dabei durch sein Untergestell mit vier Hohlprofil-Stützen klar als HollowBase erkennbar.
Eine Produktbasis, vollständig auf Maß gefertigt
HollowBase wird um die Geräte, den Arbeitsablauf und die Einbausituation herum konstruiert. Die gezeigte Variante ist ein Ausgangspunkt und keine festgelegte Standardgröße.
Breite, Höhe, Tiefe, Innenaufteilung, Montagepunkte und Anzahl der Hubtüren nach Anwendung.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Arbeitshöhe, Profilabmessungen, Stellfüße, Belastung und Auszug werden für das Projekt ausgelegt.
Werkstoff und Oberflächenbearbeitung werden passend zu Umgebung, Korrosion und Reinigung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Abmessungen, Arbeitshöhe, Stellfüße oder Verankerung, Ausschnitte, Kabelwege und Einbauten festgehalten.
Hubtür mit Gasfedern und Kompressionsverschlüssen
Die Hubtür wird durch rostfreie Gasfedern unterstützt, die für Abmessungen und Türgewicht berechnet werden. Zum Schließen werden Kompressionsverschlüsse verwendet. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungen lieferbar.
Bei größeren maßgefertigten Gehäusen können mehrere getrennte Hubtüren vorgesehen werden. Sichtfenster, Touchpanel und weitere Bedienelemente können je nach Gerät in die Türkonstruktion integriert werden.
Kabeleinführung passend zum Geräteaufbau
Kabel werden bei HollowBase üblicherweise über abgestimmte Durchführungen direkt in das Gehäuse geführt. Position, Anzahl und Größe richten sich nach Energie-, Daten- und Signalleitungen sowie den verwendeten Steckern.
Eine Leitungsführung durch die hohlen Profile ist grundsätzlich besprechbar, aber keine Standardlösung. Sie wird nur vorgesehen, wenn Zugänglichkeit, Profilkonstruktion, Leitungsführung und Anschlusssituation dafür geeignet sind.
Vorbereitet oder mit Komponenten ausgestattet
Je nach Auftrag liefern wir HollowBase vollständig mechanisch vorbereitet und mit den vereinbarten Komponenten montiert. Möglich sind unter anderem:
- Montageplatten und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und vorbereitete Durchführungen
- Sichtfenster, Touchpanel oder Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die relevanten leitfähigen Teile der Konstruktion elektrisch miteinander. Dazu gehören das Gehäuse, die bewegliche Tür und – soweit für das Anschlusskonzept erforderlich – Arbeitsblatt und Untergestell.
Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Lasten, Kabel, Steckverbindungen und Anschlussseite sollten möglichst früh bekannt sein. So lassen sich Innenaufbau und ausziehbares Arbeitsblatt funktional aufeinander abstimmen.
Wärme, Belüftung und Kondensationsrisiko
Geräteverlustleistung, Umgebungstemperatur, Luftfeuchtigkeit und Reinigung bestimmen, welche Klimatisierung sinnvoll ist. Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung können projektspezifisch vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden immer gemeinsam mit der gewünschten Schutzwirkung betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Arbeitsplätze für Etikettendrucker, Scanner und Bedientechnik neben Produktions- oder Verpackungslinien.
Freistehende Gehäuse für HMI, IPC, Monitore, Messgeräte und Steuerungstechnik.
Geräte- und Dokumentationsplätze mit geschütztem Innenraum und ausziehbarer Arbeitsfläche.
Projektspezifische Lösungen für Verkehrs-, Tunnel-, Energie-, Telekommunikations- oder maritime Anwendungen.
Eine HollowBase für den Außeneinsatz ist möglich, wird jedoch speziell dafür entwickelt. Werkstoff, Korrosion, Dichtungen, Stellfüße oder Befestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat müssen berücksichtigt werden. Je nach Bedingungen kann ein doppelwandiges Edelstahlgehäuse geeigneter sein.
Wann passt ein anderes Modell besser?
PureBase: wenn ein kompakteres Untergestell mit einer einzelnen zentralen Mono-Säule gewünscht ist. PureBase ansehen.
CleanBase: wenn ein geschlossenes Untergestell aus Edelstahlblech für erhöhte Reinigungs- und Hygieneanforderungen benötigt wird. CleanBase ansehen.
WallFit: wenn das Gehäuse direkt an einer Wand montiert werden kann und kein freistehendes Untergestell erforderlich ist. WallFit ansehen.
Häufige Fragen zu HollowBase
Ist HollowBase in festen Abmessungen erhältlich?
Nein. Gehäuse, Untergestell, Arbeitshöhe, Arbeitsblatt, Innenaufteilung und Ausstattung werden für das jeweilige Projekt auf Maß gefertigt.
Wie ist das Untergestell aufgebaut?
HollowBase besitzt immer vier vertikale Stützen aus hohlen Edelstahl-Kastenprofilen. Profilabmessungen, Verbindungen und Außenmaße werden passend zu Gehäuse, Belastung und Einsatz ausgelegt.
Gehört das ausziehbare Arbeitsblatt zur HollowBase?
Das ausziehbare Arbeitsblatt gehört zur dargestellten Grundausführung. Wenn keine zusätzliche Arbeitsfläche benötigt wird, kann HollowBase auf Wunsch auch ohne Arbeitsblatt gefertigt werden.
Wird HollowBase am Boden verankert?
Normalerweise steht HollowBase auf einstellbaren Füßen und wird nicht am Boden verankert. Wenn der Kunde oder die Einbausituation es verlangt, kann eine Bodenbefestigung vorgesehen werden.
Können Kabel durch die Hohlprofile geführt werden?
Das ist grundsätzlich besprechbar, aber nicht die übliche Kabeleinführung. Profilkonstruktion, Leitungen, Stecker, Zugänglichkeit sowie Ein- und Austrittspunkte müssen dafür geeignet sein.
Welche Geräte können in HollowBase eingebaut werden?
Zum Beispiel Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen und Messgeräte. Die Ausführung wird auf Abmessungen, Gewicht, Wärmeentwicklung, Bedienung und Umgebung abgestimmt.
Ist HollowBase für den Außeneinsatz geeignet?
Eine Ausführung für außen ist möglich, muss aber projektspezifisch entwickelt werden. Werkstoff, Dichtungen, Stellfüße oder Befestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat sind dabei zu berücksichtigen.
HollowBase für Ihren Arbeitsplatz auslegen lassen
Senden Sie uns die Gerätemaße, gewünschte Arbeits- und Bedienhöhe sowie eine Skizze oder ein Foto des Aufstellorts. Gemeinsam klären wir Gehäuse, Untergestell, Arbeitsblatt, Kabelwege, Klimatisierung und Ausstattung.
