Freistehendes Edelstahlgehäuse nach Maß
PureBase – Edelstahlgehäuse auf Mono-Säule nach Maß
PureBase schafft einen freistehenden Bedien- oder Gerätestandort für Etikettendrucker, Scanner, HMI, Industrie-PCs, Displays, Steuerungen und andere elektrische Geräte.
Das Edelstahlgehäuse steht auf einer einzelnen zentralen Säule aus einem hohlen Edelstahl-Kastenprofil. Die Ausführung wird üblicherweise über eine Fußplatte am Boden verankert.
Die dargestellte Ausführung ist die Basis des Konzepts. Gehäuse, Säulenhöhe, Fuß, Innenaufteilung, Kabelwege und Ausstattung werden für jedes Projekt auf Maß gefertigt.
PureBase anfragen – Gerätemaße, gewünschte Bedienhöhe und ein Foto oder eine Skizze des Aufstellorts reichen für eine erste Einschätzung.

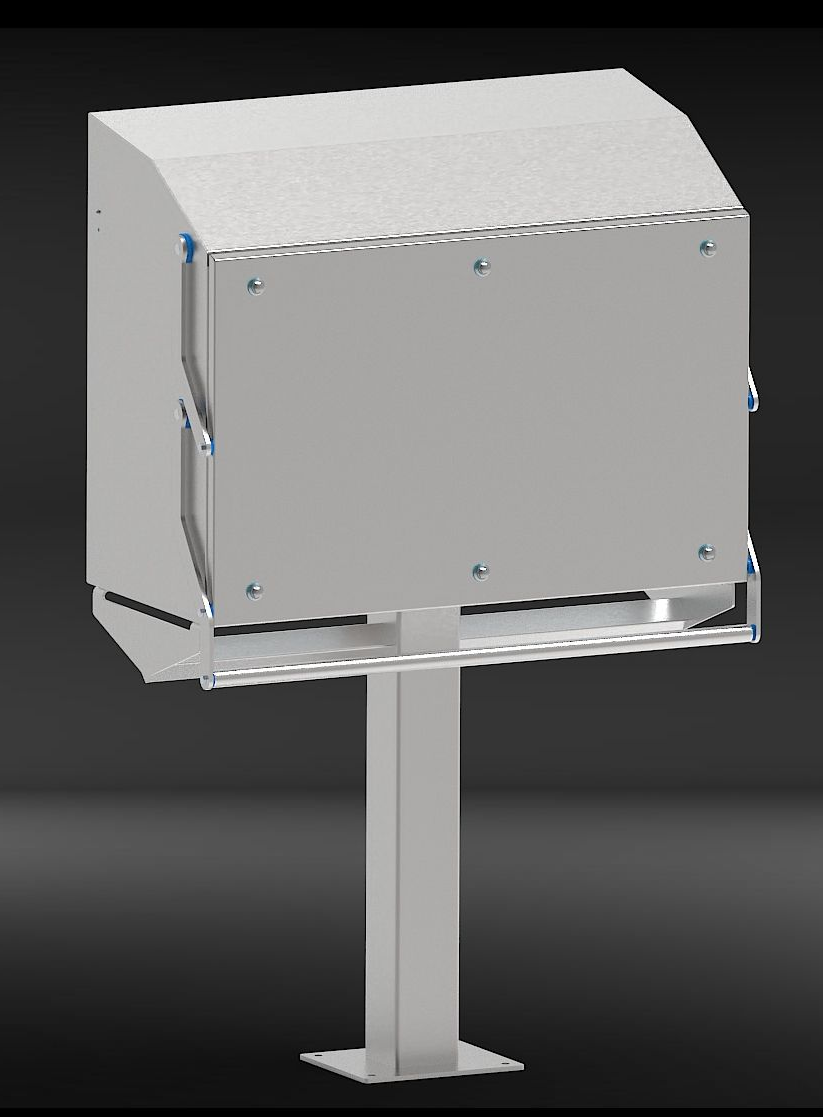

Visualisierung: geschlossene PureBase-Basisausführung. Maße, Fuß und Ausstattung werden projektspezifisch festgelegt.

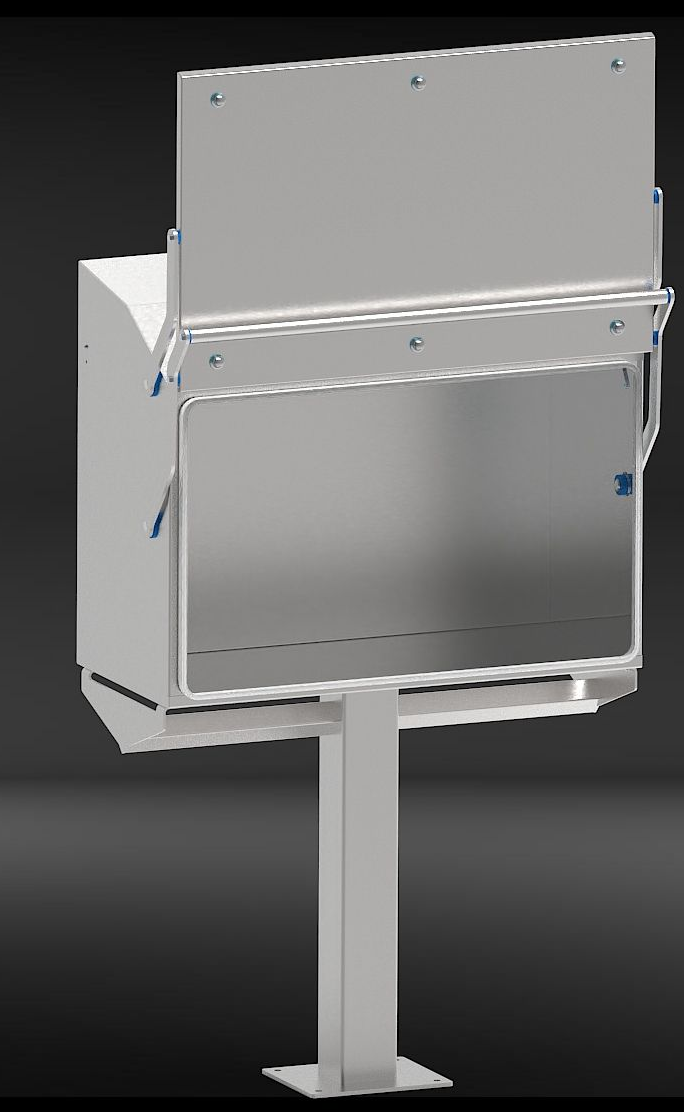

Visualisierung: PureBase mit geöffneter Hubtür und zugänglichem Innenraum.
Freistehend, aber für einen festen Standort
PureBase ist für Situationen gedacht, in denen Wandmontage nicht möglich oder nicht gewünscht ist. Die zentrale Säule schafft einen klaren, ergonomisch planbaren Standort neben einer Maschine, Linie oder Arbeitszone.
Standardmäßig wird die Fußkonstruktion für eine Verankerung am Boden ausgelegt. Auf Kundenwunsch ist auch eine fahrbare Ausführung möglich. Fahrwerk, Standfestigkeit, Schwerpunkt, Gerätegewicht und Kabelanschluss werden dann gemeinsam neu beurteilt.
Die Hubtür öffnet nach oben und benötigt keinen seitlichen Schwenkraum. Dadurch bleiben Bedien- und Laufbereiche frei.
Eine zentrale Säule statt eines breiten Untergestells
Das Kennzeichen der PureBase ist die einzelne tragende Mono-Säule aus einem hohlen Edelstahl-Kastenprofil. Sie trägt das Gehäuse und hält den Bereich unterhalb des Bedienplatzes weitgehend frei.
Abmessungen und Wandstärke des Profils, Fußplatte, Befestigung und Bedienhöhe werden anhand von Gehäusegröße, Gewicht, Schwerpunkt und Belastung berechnet.
Die übliche Ausführung wird über eine projektspezifische Fußplatte am Boden verankert.
Auf Wunsch möglich, wenn Fahrwerk, Stabilität, Kabelanschluss und Einsatzbedingungen darauf ausgelegt werden.
Säulenhöhe und Gehäuseposition werden passend zu Gerät, Sichtwinkel und Arbeitsablauf festgelegt.
Leitungen können bei geeigneter Ausführung geschützt durch die hohle Säule geführt werden.
Eine Produktbasis, vollständig auf Maß gefertigt
PureBase ist kein Schrank mit festgelegten Standardabmessungen. Der Modellname beschreibt die Kombination aus einem maßgefertigten Edelstahlgehäuse und einer einzelnen zentralen Säule.
Breite, Höhe, Tiefe, Innenaufteilung, Montagepunkte und Anzahl der Hubtüren nach Anwendung.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Säulenhöhe, Profil, Fußplatte und Befestigung werden passend zu Last und Einbausituation konstruiert.
Werkstoff und Oberflächenbearbeitung werden passend zu Umgebung, Korrosion und Reinigung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden unter anderem Abmessungen, Bedienhöhe, Befestigung, Ausschnitte, Kabelwege und Einbauten festgehalten.
Hubtür mit berechneten Edelstahl-Gasfedern
Die Hubtür wird durch rostfreie Gasfedern unterstützt. Die Auslegung erfolgt für die Abmessungen und das Gewicht der jeweiligen Tür, damit sie kontrolliert öffnet und selbstständig geöffnet bleibt.
Zum Schließen werden Kompressionsverschlüsse eingesetzt. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungen lieferbar. Bei größeren Gehäusen können mehrere getrennte Hubtüren vorgesehen werden.
Kabeldurchführungen werden vorab festgelegt
Der Kabelweg ist nicht für jede PureBase gleich. Wir besprechen, welche Energie-, Daten- und Signalleitungen benötigt werden, welche Stecker vorhanden sind und an welcher Stelle die Anschlüsse in oder aus dem Gehäuse geführt werden.
Wenn es zur Anwendung passt, können Kabel durch die hohle Mono-Säule geführt und im Gehäuse geschützt weitergeleitet werden. Durchführungen, Öffnungen und Zugänglichkeit werden bereits in der Freigabezeichnung berücksichtigt.
Mechanisch vorbereitet oder ausgestattet
Je nach Auftrag liefern wir PureBase vollständig mechanisch vorbereitet und mit den vereinbarten Komponenten montiert. Möglich sind unter anderem:
- Montageplatten und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und vorbereitete Durchführungen
- Sichtfenster, Touchpanel oder Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die leitfähigen Gehäuseteile elektrisch miteinander. Dazu gehören auch die bewegliche Tür und die dafür relevanten Teile des Unterbaus.
So entsteht eine definierte Grundlage für den Potentialausgleich. Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Je früher Geräte, Stecker, Kabel und Anschlussseite bekannt sind, desto sauberer lassen sich Innenaufbau, Säule und Bodenanschluss aufeinander abstimmen.
Wärme, Belüftung und Kondensationsrisiko
Geräteverlustleistung, Umgebungstemperatur, Luftfeuchtigkeit und Reinigung beeinflussen das Klima im Gehäuse. Je nach Projekt können Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden immer gemeinsam mit der gewünschten Schutzwirkung betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Freistehende Bedienplätze für Etikettendrucker, Scanner und andere Geräte neben einer Produktionslinie.
HMI, IPC, Displays, Messgeräte und Steuerungstechnik an einem ergonomisch festgelegten Standort.
Gerätegehäuse für Mess-, Analyse- und Dokumentationsplätze ohne geeignete Wandmontage.
Projektspezifische Ausführungen für Verkehrs-, Tunnel-, Energie-, Telekommunikations- oder maritime Anwendungen.
Eine PureBase für den Außeneinsatz ist möglich, wird jedoch speziell dafür entwickelt. Werkstoff, Korrosion, Dichtungen, Bodenbefestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat müssen dabei berücksichtigt werden. Je nach Bedingungen kann ein doppelwandiges Edelstahlgehäuse geeigneter sein.
Wann passt ein anderes Modell besser?
WallFit: wenn das Gehäuse direkt an der Wand montiert werden kann. WallFit ansehen.
HollowBase: wenn statt einer einzelnen Mono-Säule ein breiteres Untergestell aus mehreren Hohlprofilen benötigt wird. HollowBase ansehen.
CleanBase: wenn ein geschlossenes Untergestell aus Edelstahlblech für erhöhte Reinigungs- und Hygieneanforderungen gewünscht ist. CleanBase ansehen.
Alle Modelle sind Konstruktionsgrundlagen und werden hinsichtlich Abmessungen, Aufbau und Ausstattung auf das Projekt angepasst.
Häufige Fragen zu PureBase
Ist PureBase in festen Abmessungen erhältlich?
Nein. Gehäuse, Mono-Säule, Fuß, Bedienhöhe, Innenaufteilung und Ausstattung werden für das jeweilige Projekt auf Maß gefertigt.
Wird PureBase am Boden befestigt?
Die übliche Ausführung wird über eine projektspezifische Fußplatte am Boden verankert. Befestigung und Standsicherheit werden passend zu Abmessungen, Gewicht, Schwerpunkt und Untergrund ausgelegt.
Kann PureBase auch fahrbar ausgeführt werden?
Ja, auf Kundenwunsch ist eine fahrbare Ausführung möglich. Fahrwerk, Stabilität, Schwerpunkt, Gerätegewicht, Kabelanschluss und Einsatzbedingungen müssen dafür gemeinsam beurteilt werden.
Können Kabel durch die Säule geführt werden?
Ja, wenn es zur Anwendung und zu den verwendeten Leitungen passt. Kabelwege, Stecker, Ein- und Austrittspunkte sowie Zugänglichkeit werden vor der Fertigung festgelegt.
Welche Geräte können in PureBase eingebaut werden?
Zum Beispiel Etikettendrucker, Scanner, HMI, Industrie-PCs, Displays, Steuerungen und Messgeräte. Die Ausführung wird auf Abmessungen, Gewicht, Wärmeentwicklung, Bedienung und Umgebung abgestimmt.
Kann PureBase mit Belüftung oder Heizung geliefert werden?
Ja. Je nach Wärmeverlust, Feuchtigkeit und Umgebung können Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung vorgesehen und vormontiert werden.
Ist PureBase für den Außeneinsatz geeignet?
Eine Ausführung für außen ist möglich, muss aber projektspezifisch entwickelt werden. Werkstoff, Dichtungen, Bodenbefestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat sind dabei zu berücksichtigen.
PureBase für Ihren Aufstellort auslegen lassen
Senden Sie uns die Gerätemaße, die gewünschte Bedienhöhe und eine Skizze oder ein Foto des Aufstellorts. Gemeinsam klären wir Gehäuse, Säule, Befestigung, Kabelwege, Klimatisierung und Ausstattung.
