Flächenbündiger Edelstahl-Arbeitsplatz nach Maß
WallDesk – Edelstahl-Einbauschrank mit Arbeitsblatt
WallDesk kombiniert einen flächenbündigen Edelstahl-Einbauschrank mit Hubtür und einem ausziehbaren Arbeitsblatt.
So entsteht ein integrierter Bedien- oder Dokumentationsplatz für HMI, Industrie-PC, Monitor, Scanner, Etikettendrucker und andere elektrische Geräte. Nach der Nutzung wird das Arbeitsblatt wieder in den Schrank eingeschoben.
Abmessungen, Einbaurahmen, Arbeitshöhe, Arbeitsblatt und Innenaufteilung werden auf die Geräte, den Wandaufbau und den Arbeitsablauf abgestimmt. Eine Edelstahl-Tastatur und eine passende Maus sind optional möglich.
WallDesk anfragen – eine Skizze, Fotos, Wandaufbau, Geräteabmessungen und gewünschte Arbeitshöhe reichen für eine erste Einschätzung.

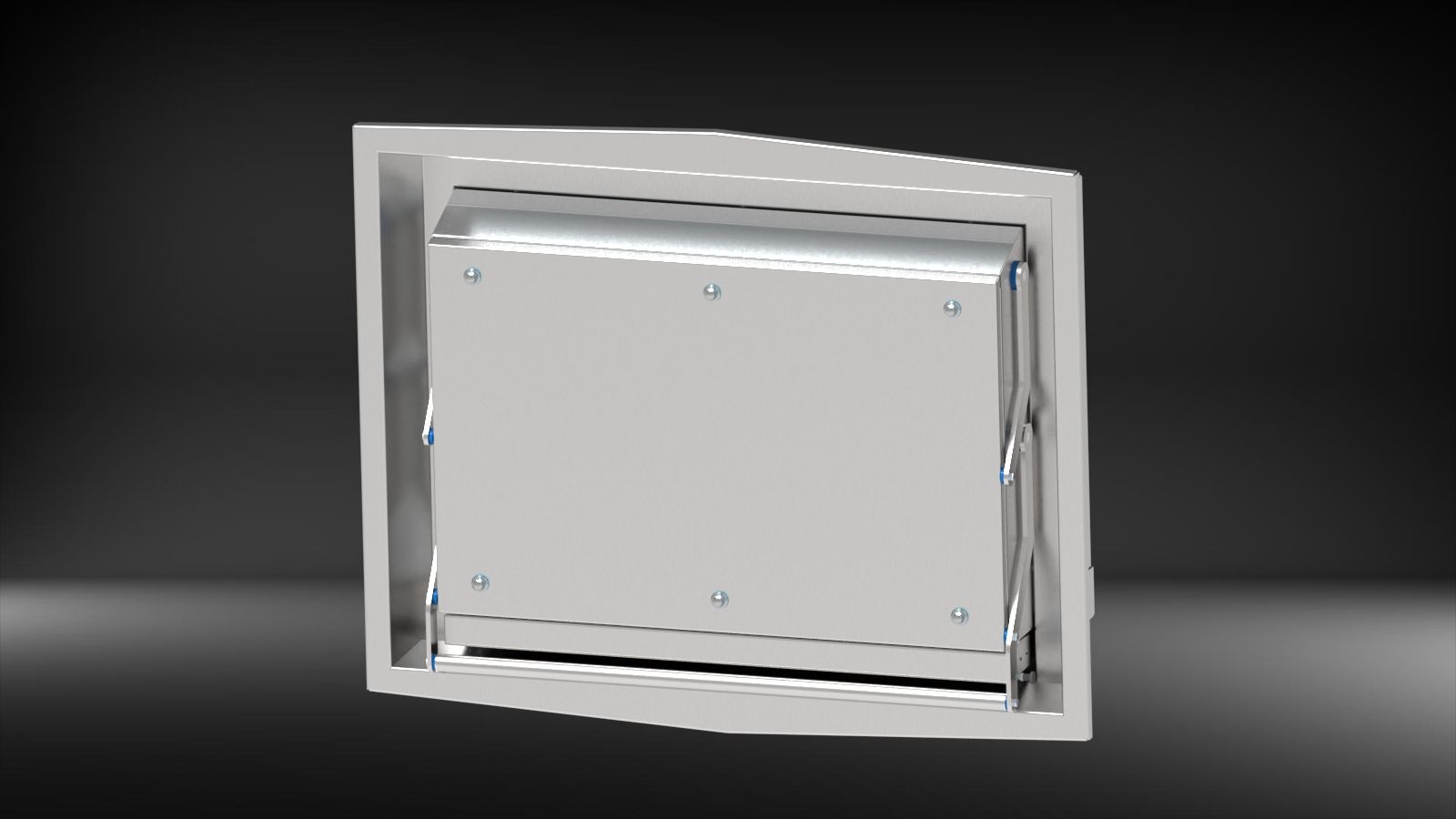

Darstellung: geschlossene WallDesk-Grundausführung. Einbaurahmen, Maße und Ausstattung werden projektspezifisch festgelegt.

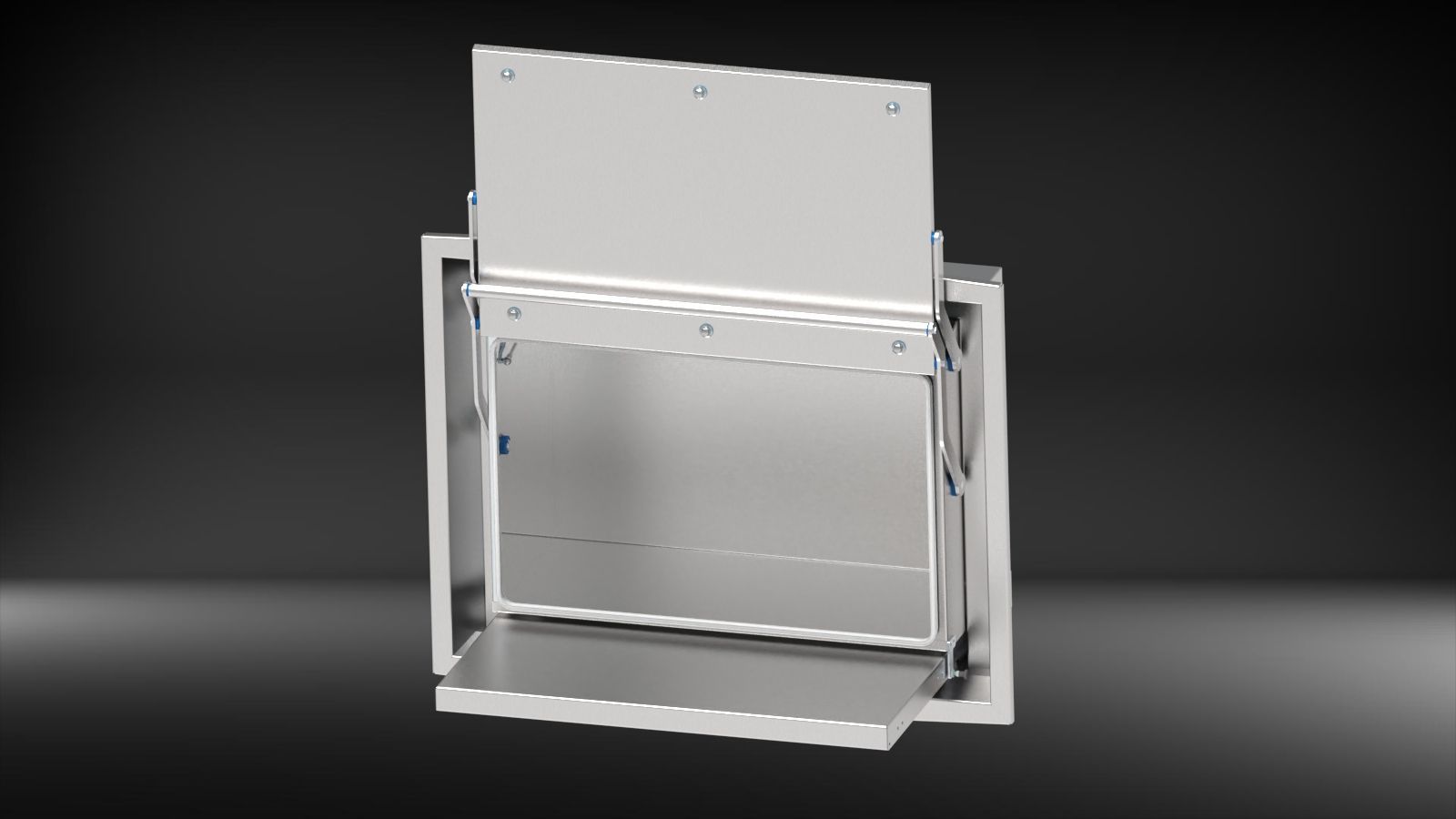

Darstellung: WallDesk mit geöffneter Hubtür und ausgezogenem Arbeitsblatt.
Arbeitsplatz öffnen, bedienen und wieder schließen
Die Hubtür öffnet nach oben und schwenkt nicht in den Arbeitsbereich. Anschließend wird das Arbeitsblatt herausgezogen und steht für Tastatur, Maus, Dokumentation oder kurze Bedienhandlungen zur Verfügung.
Nach Gebrauch werden Arbeitsblatt und optionale Bediengeräte wieder innerhalb des Schranks untergebracht. Die Ausführung schützt sie im geschlossenen Zustand entsprechend der projektspezifischen Konstruktion.
Rostfreie Gasfedern werden für Abmessungen und Gewicht der jeweiligen Hubtür berechnet und halten sie selbstständig geöffnet.
Ausziehbares Arbeitsblatt als Modellmerkmal
Das ausziehbare Arbeitsblatt unterscheidet WallDesk von WallCab. Es gehört zum WallDesk-Konzept und wird hinsichtlich Breite, Tiefe, Auszugslänge, Belastung und Arbeitshöhe für die jeweilige Anwendung ausgelegt.
Einbauposition und Arbeitsblatt werden passend zu Bedienung, Sichtlinie und vorgesehenen Nutzern festgelegt.
Arbeitsblatt, Führungen und Befestigung werden anhand der vorgesehenen Geräte und Bedienkräfte ausgelegt.
Ein Edelstahl-Tastatur- und Mauskonzept kann auf Kundenwunsch integriert werden.
Leitungen zu beweglichen Komponenten werden mit ausreichendem Weg und geeigneter Führung geplant.
Wenn kein ausziehbares Arbeitsblatt benötigt wird, ist WallCab die passendere Modellbasis.
Wandaufbau und Arbeitsablauf gemeinsam planen
WallDesk wird in eine geeignete Wand-, Paneel- oder Verkleidungskonstruktion integriert. Neben der Einbautiefe sind bei diesem Modell auch die ausgezogene Arbeitsfläche, freie Bedienzone und ergonomische Höhe entscheidend.
Ausschnitt, Einbaurahmen, Befestigung und sichtbarer Übergang werden gemeinsam festgelegt.
Für das ausgezogene Arbeitsblatt und die Bedienperson muss ausreichend Raum vorhanden sein.
Geräte, Stecker, Arbeitsblatt, Führungen, Luftführung und Servicezugang müssen berücksichtigt werden.
Dichtungen und sichtbare Anschlüsse werden auf Oberfläche, Reinigung und gewünschte Schutzwirkung abgestimmt.
Eine flächenbündige Vorderseite macht nicht jede vorhandene Wand automatisch geeignet. Tragfähigkeit, Ausschnitt, Hinterraum, Befestigung und Anschlüsse müssen projektspezifisch geprüft werden.
Einbauschrank und Arbeitsplatz nach Maß
WallDesk wird um Geräte, Einbausituation und Bedienablauf herum entwickelt. Es gibt keine festen Standardabmessungen oder eine vorgeschriebene Innenaufteilung.
Breite, Höhe, Tiefe, sichtbarer Rand und Befestigung passend zur vorhandenen Konstruktion.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Arbeitshöhe, Auszug, Gerätehalterungen, Montagepunkte und Servicezugang nach Anwendung.
Werkstoff und Oberflächenbearbeitung werden passend zu Korrosion, Reinigung und Umgebung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Schrankmaße, Wandöffnung, Arbeitshöhe, Arbeitsblatt, Befestigung, Anschlüsse und Einbauten festgehalten.
Hubtür mit Gasfedern und Kompressionsverschlüssen
Die Hubtür wird durch rostfreie Gasfedern unterstützt, die für Abmessungen und Türgewicht berechnet werden. Zum Schließen werden Kompressionsverschlüsse eingesetzt. Unterschiedliche Ausführungen und Betätigungen sind je nach Anwendung möglich.
Bei größeren Einbauschränken können mehrere getrennte Hubtüren vorgesehen werden. Sichtfenster, Touchpanel und weitere Bedienelemente lassen sich projektspezifisch integrieren.
Kabelwege und Ausstattung
Durchführungen und bewegliche Kabelwege werden passend zu Energie-, Daten- und Signalleitungen, Steckern und Arbeitsblatt geplant.
WallDesk kann unter anderem mit folgenden Komponenten vorbereitet oder ausgestattet werden:
- Montageplatten und gerätespezifische Halterungen
- Edelstahl-Tastatur und Maus als Option
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Sichtfenster, Touchpanel und Kabeldurchführungen
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die relevanten leitfähigen Teile der Konstruktion elektrisch miteinander. Dazu gehören das Gehäuse, die bewegliche Tür und – soweit für das Anschlusskonzept erforderlich – das ausziehbare Arbeitsblatt.
Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Kabel, Tastaturkonzept und Montageablauf sollten früh bekannt sein. Bewegliche Leitungen benötigen ausreichend Weg und eine geeignete Führung.
Wärme, Belüftung und Kondensationsrisiko
Bei einem Einbauschrank ist die Wärmeabfuhr von Einbautiefe, Hinterraum, Geräten und umgebender Konstruktion abhängig. Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung können projektspezifisch vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden gemeinsam mit der gewünschten Schutzwirkung betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Integrierte Bedien- und Dokumentationsplätze für Etikettierung, Rückverfolgbarkeit und Produktionsdaten.
Arbeitsplätze für HMI, IPC, Monitor, Tastatur, Maus und Steuerungstechnik.
Geschützte Computer- und Dokumentationsplätze in geeigneten Wänden oder technischen Verkleidungen.
Arbeitsplatzlösung, die nach Gebrauch geschlossen wird und keine dauerhafte Tischfläche benötigt.
Die Eignung für eine konkrete Hygiene- oder Reinigungszone hängt neben der flächenbündigen Bauweise auch von Übergängen, Dichtungen, Werkstoff, Oberfläche, Einbauten und Reinigungsverfahren ab.
Wann passt ein anderes Modell besser?
WallCab: wenn ein flächenbündiger Einbauschrank ohne ausziehbares Arbeitsblatt benötigt wird. WallCab ansehen.
WallFit: wenn eine Wandmontage vor der Oberfläche möglich ist und kein flächenbündiger Einbau erforderlich ist. WallFit ansehen.
HollowBase oder CleanBase: wenn der Arbeitsplatz freistehend statt in eine Wand integriert werden soll. HollowBase oder CleanBase ansehen.
Häufige Fragen zu WallDesk
Was unterscheidet WallDesk von WallCab?
Beide Modelle werden flächenbündig in eine geeignete Wand- oder Verkleidungskonstruktion eingebaut und besitzen eine Hubtür. WallDesk hat zusätzlich ein ausziehbares Arbeitsblatt; WallCab nicht.
Ist das ausziehbare Arbeitsblatt Bestandteil der WallDesk?
Ja. Das Arbeitsblatt ist das bestimmende Merkmal der WallDesk. Abmessungen, Auszugslänge, Belastung und Arbeitshöhe werden projektspezifisch ausgelegt.
Sind Edelstahl-Tastatur und Maus standardmäßig enthalten?
Nein. Ein Edelstahl-Tastatur- und Mauskonzept kann auf Kundenwunsch integriert werden. Auch andere Bediengeräte können nach Abmessungen und Anwendung berücksichtigt werden.
Kann WallDesk in ein Sandwichpaneel eingebaut werden?
Das ist grundsätzlich möglich, wenn Paneelaufbau, Ausschnitt, Tragfähigkeit, verfügbare Tiefe, Befestigung und Abdichtung dafür geeignet sind. Die Details werden projektspezifisch festgelegt.
Welche Geräte können in WallDesk integriert werden?
Zum Beispiel HMI, Industrie-PCs, Monitore, Scanner, Etikettendrucker, Tastatur, Maus, Steuerungen und Messgeräte. Die Ausführung wird auf Geräte, Bedienung, Wärmeentwicklung und Umgebung abgestimmt.
Werden bewegliche Edelstahlteile elektrisch verbunden?
Wenn elektrische Geräte eingebaut werden sollen, werden die relevanten leitfähigen Teile einschließlich Tür und – soweit erforderlich – Arbeitsblatt elektrisch miteinander verbunden. Der endgültige Anschluss erfolgt projektspezifisch vor Ort.
Welche Angaben werden für die Planung benötigt?
Benötigt werden unter anderem Geräteabmessungen, Bedienkonzept, gewünschte Arbeitshöhe, Wand- oder Paneelaufbau, verfügbare Einbautiefe, Kabelwege sowie Fotos oder Zeichnungen.
WallDesk für Ihren Arbeitsplatz konstruieren lassen
Senden Sie uns Geräteabmessungen, Bedienkonzept, gewünschte Arbeitshöhe und Informationen zum Wandaufbau. Gemeinsam klären wir Einbaurahmen, Arbeitsblatt, Befestigung, Kabelwege, Klimatisierung und Ausstattung.
