Großformatige Edelstahl-Außengehäuse nach Maß
Edelstahl-Außengehäuse für Verkehr, Gas und Infrastruktur
Martinox entwickelt großformatige Außengehäuse, Straßenverteiler und technische Schutzgehäuse für Anwendungen, bei denen Katalogmaße oder Standardformen nicht passen.
Das Gehäuse wird um Technik, Standort und Wartung herum konstruiert. Mehrere Meter lange Ausführungen, ungewöhnliche Abmessungen, geneigte Dächer, mehrere Türen, getrennte Bereiche und projektspezifische Lüftungsöffnungen sind möglich.
Die Konstruktion kann einteilig oder modular aufgebaut und als Einzelstück oder kleine Serie gefertigt werden. Werkstoff, Oberfläche, Fundament, Transport, Kabelwege, Innenausbau und Klimatisierung werden vor der Fertigung in einer Freigabezeichnung festgelegt.
Außengehäuse anfragen – eine Skizze, ungefähre Abmessungen, Angaben zu Einbauten und Aufstellort reichen für eine erste Einschätzung.

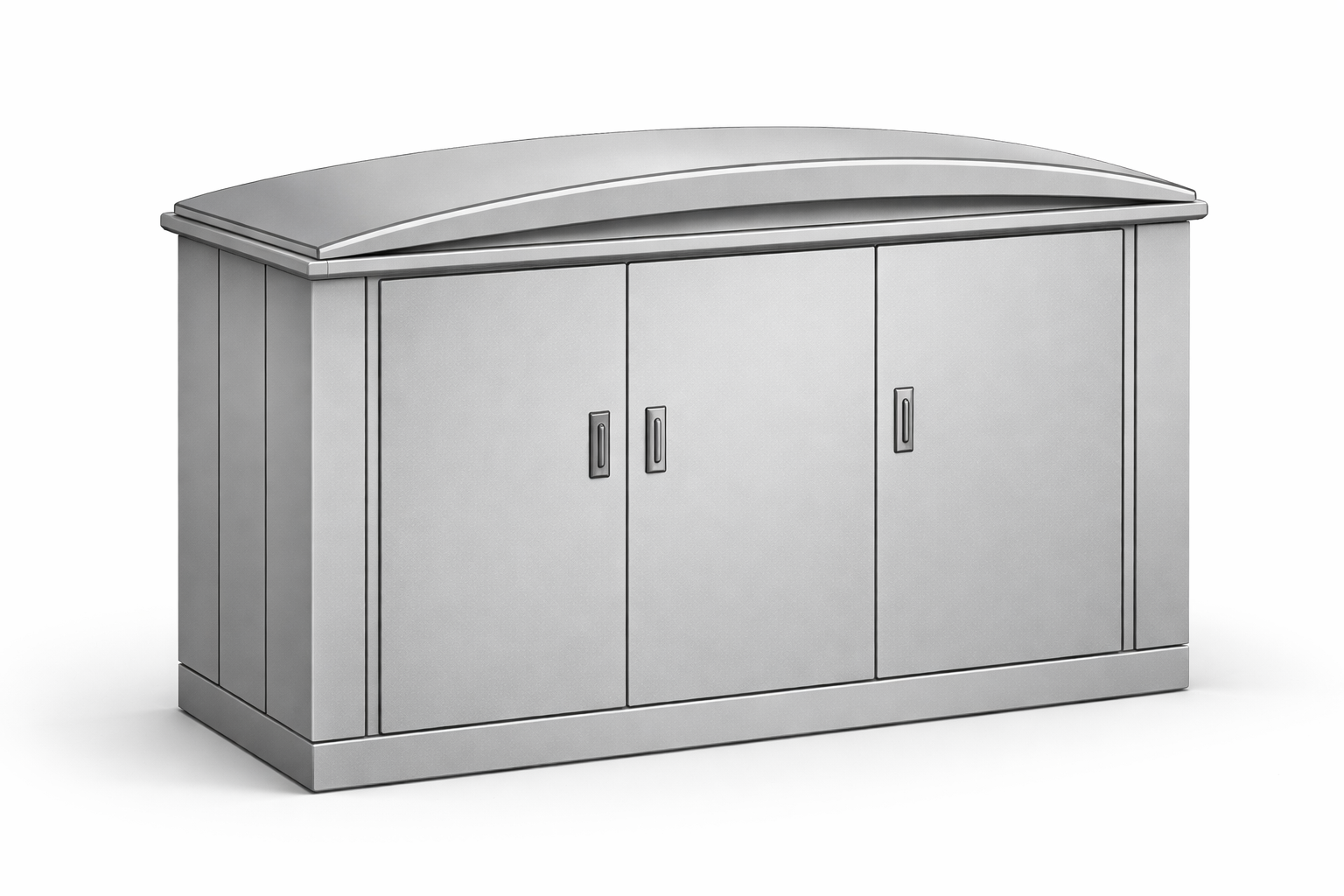

Von Martinox ausgearbeitetes Konstruktionsbeispiel eines großformatigen Edelstahl-Außengehäuses. Ausführung und Ausstattung werden projektspezifisch festgelegt.
Konstruktionsbeispiel für Verkehrstechnik: Das geneigte Dach ist für die Aufnahme von Solarmodulen vorgesehen.
Außengehäuse für Verkehrstechnik mit Solardach
Für Verkehrs-, Mess- oder Kommunikationstechnik an Straßen und anderen dezentralen Standorten kann ein geneigtes Dach für Solarmodule vorgesehen werden. Damit lässt sich die eingebaute Technik abhängig vom Energiekonzept standortnah oder autark versorgen.
Dachneigung, Befestigung der Module, Kabelführung, mögliche Batteriespeicher, Regler und Innenaufteilung werden gemeinsam betrachtet. Das Energieversorgungskonzept wird anhand des tatsächlichen Verbrauchs, Standorts und gewünschten Autarkiegrads festgelegt.
Für Anwendungen an deutschen Autobahnen und Fernstraßen können unter anderem mehrere Technikbereiche, separate Wartungszugänge, Sockel, Kabelzonen, Lüftung und Schutz vor direkter Bewitterung vorgesehen werden.
Die dargestellten Bilder sind von Martinox ausgearbeitete Konstruktionsbeispiele. Sie zeigen die technische Gestaltungsfreiheit, ohne eine bestimmte Zertifizierung oder einen konkreten Einsatzort zu behaupten.

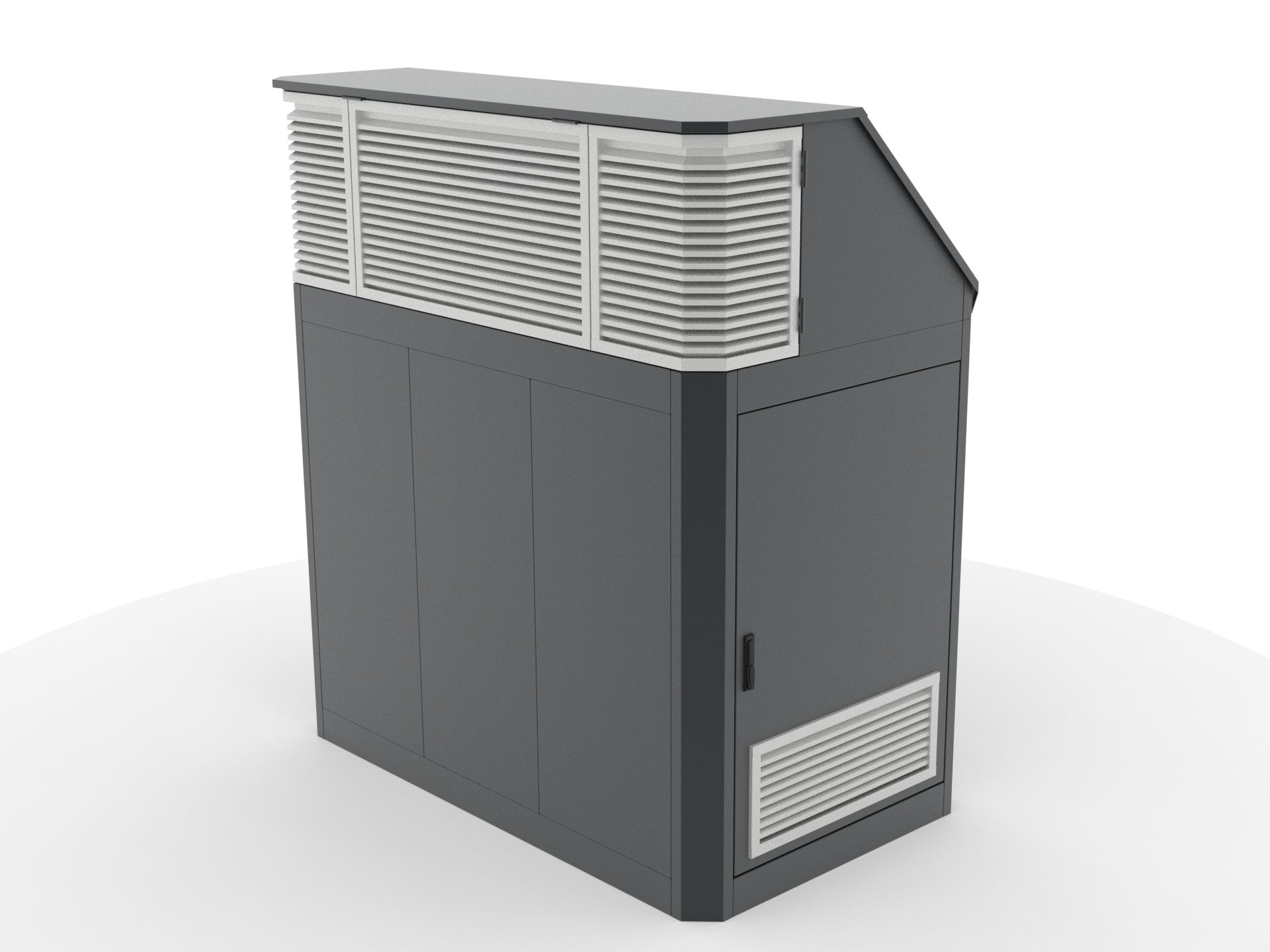

Konstruktionsbeispiel eines großen Gehäuses mit getrennten Funktions- und Wartungsbereichen.
Edelstahl-Schutzgehäuse für Gasdruckregel- und Messanlagen
Für Gasinstallationen kann Martinox großformatige Schutzgehäuse aus Edelstahl entwickeln und fertigen. Gerade bei mehreren Metern Länge, ungewöhnlicher Aufteilung oder einer nicht standardisierten Form bietet Maßarbeit einen praktischen Vorteil.
Martinox liefert die schützende Gehäusekonstruktion. Ein tragender Innenrahmen gehört nicht automatisch zum Lieferumfang, kann jedoch nach Kundenvorgabe mitentwickelt und gefertigt werden.
Das Gehäuse kann als zusammenhängende Konstruktion oder in transport- und montagegerechten Modulen aufgebaut werden.
Türanzahl, Öffnungsrichtung und Bereichstrennung werden auf Installation, Bedienung und Wartung abgestimmt.
Lüftungsöffnungen und Roste können vollständig aus Edelstahl gefertigt und mit Insektenschutz sowie Labyrinthkonstruktion kombiniert werden.
Ein Innen- oder Tragrahmen kann projektspezifisch konstruiert werden, wenn Geräteanordnung und Belastungsdaten bekannt sind.
Anforderungen aus Gasverfahrenstechnik, Explosionsschutz, Zonenklassifizierung und Betreiberregelwerk müssen vom Kunden oder dem fachlich verantwortlichen Anlagenplaner vorgegeben und bestätigt werden. Martinox setzt diese Randbedingungen in die Gehäusekonstruktion um.

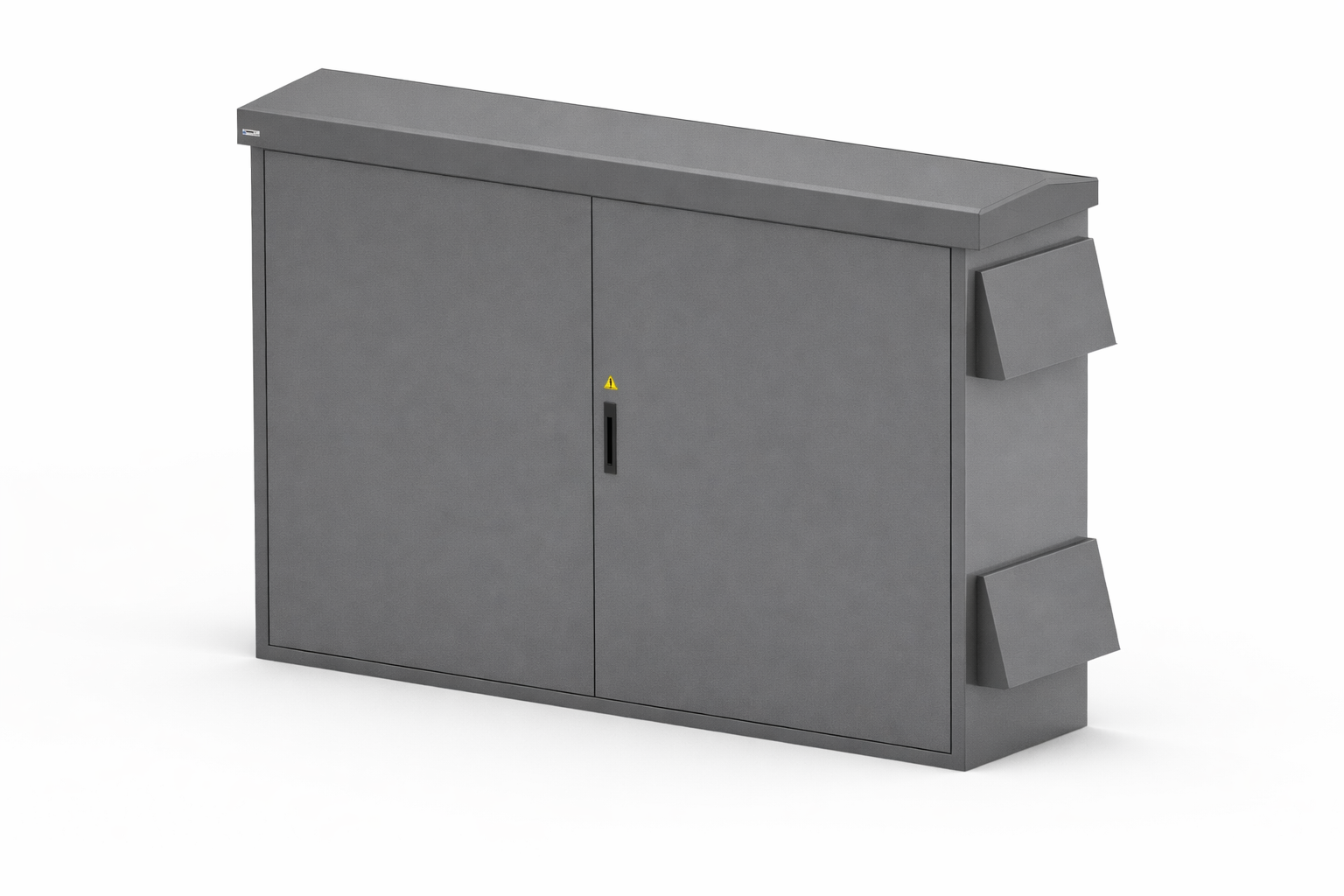

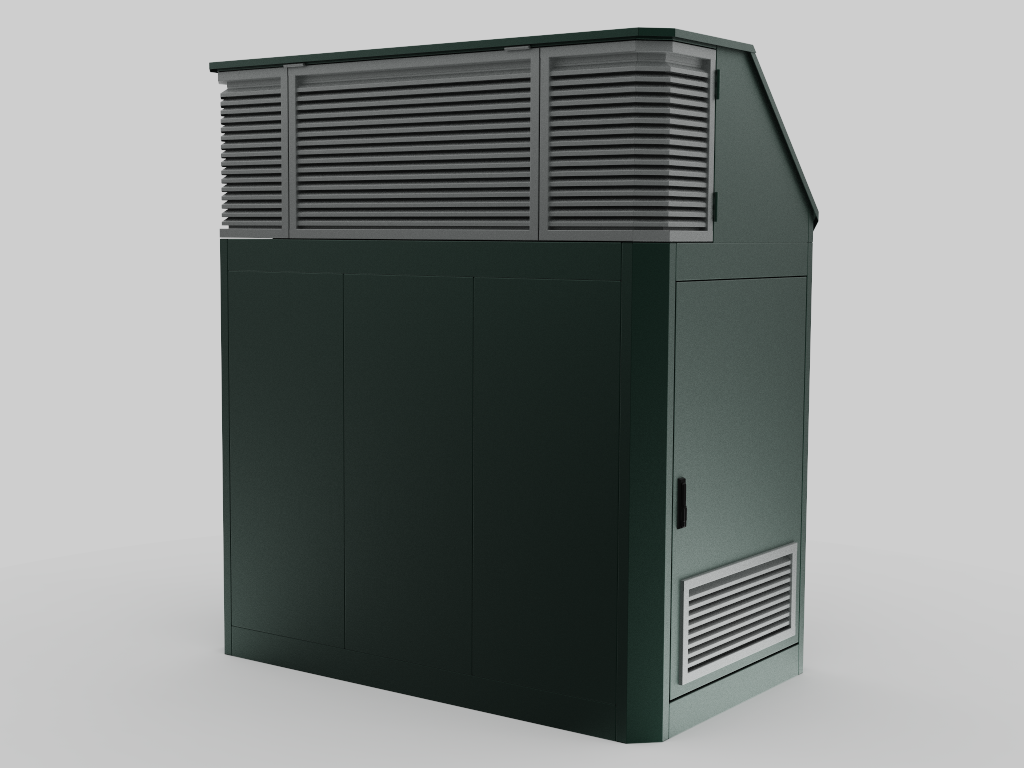

Konstruktionsbeispiel mit getrennten Lüftungs- und Filterbereichen.
Ventilationsfläche wird aus der Anwendung bestimmt
Martinox kann die erforderliche freie Ventilationsfläche berechnen. Dafür benötigen wir unter anderem Angaben zur Einbautechnik, Verlustleistung, zulässigen Temperatur, natürlichen oder erzwungenen Luftbewegung und zu den Sicherheitsanforderungen der Anlage.
Position und Größe der Zu- und Abluftöffnungen werden gemeinsam mit Innenaufteilung, Wind- und Regeneinwirkung und der gewünschten Schutzwirkung betrachtet.
- natürliche oder ventilatorgestützte Luftführung
- Filter, Insektenschutz und Edelstahlgitter
- Labyrinthkonstruktion gegen direkten Regen- und Schmutzeintrag
- getrennte Lüftungs- oder Klimabereiche
- Heizung oder aktive Kühlung nach Verlustleistung und Standort
Lüftungsöffnungen beeinflussen die Schutzwirkung des Gesamtgehäuses. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Konstruktive Berechnung und FEM-Analyse
Große Außengehäuse werden nicht allein nach Erfahrungswerten dimensioniert. Wenn Belastung, Aufstellung oder Gerätegewicht dies erfordern, führt Martinox konstruktive Berechnungen und FEM-Analysen durch.
Entscheidend sind die tatsächlichen Randbedingungen: Wo wird das Gewicht abgetragen, wie ist das Gehäuse befestigt, welche Lasten wirken auf Boden, Dach, Türen, Rahmen und Anschlüsse und welche Verformung ist zulässig?
Eigengewicht, Einbauten, Auflager, Befestigungen und projektspezifische äußere Lasten werden nachvollziehbar angesetzt.
Tragende Bleche, Profile, Übergänge und Befestigungsbereiche können rechnerisch beurteilt werden.
Aufstellung, Kranösen, Hebepunkte, Modulverbindungen und vorübergehende Montagesituationen können in die Auslegung einbezogen werden.
Die Berechnung basiert auf vom Kunden bestätigten Gewichten, Montagebedingungen, Lasten und Anforderungen.

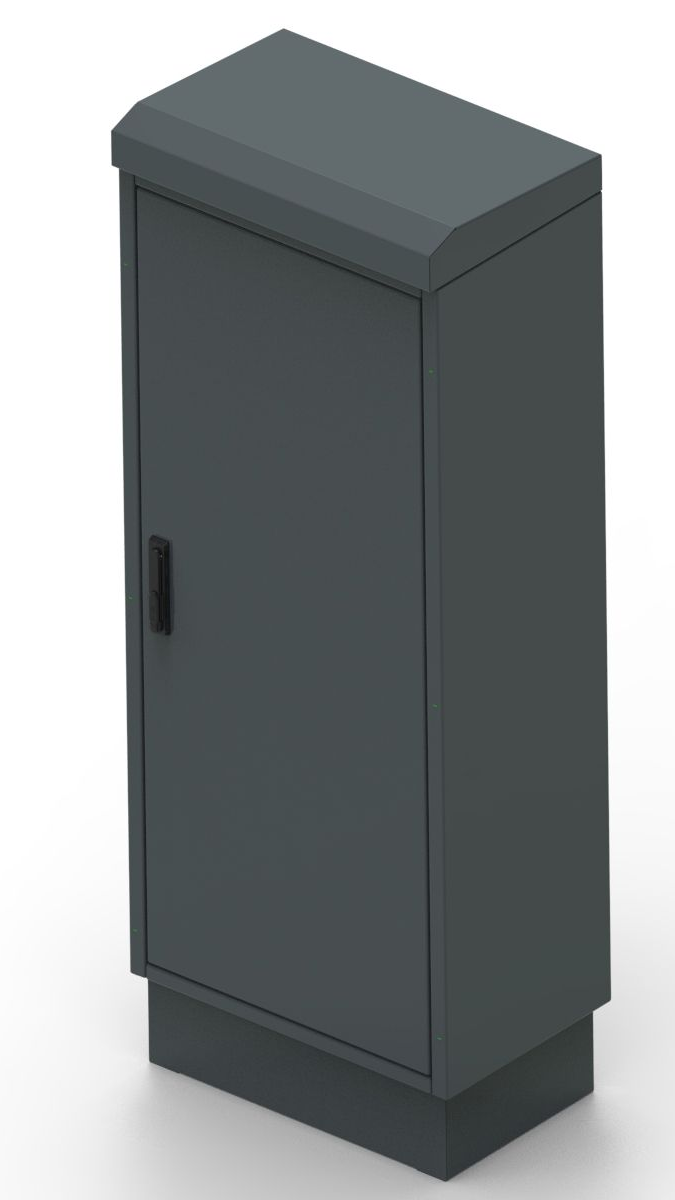

Konstruktionsbeispiel eines doppelwandigen Außengehäuses mit geschützt angeordneten Bauteilen.
Einwandig oder doppelwandig
Ein einwandiges Außengehäuse bietet einen einfachen Aufbau und viel nutzbaren Innenraum. Bei direkter Sonneneinstrahlung, starken Temperaturwechseln oder empfindlicher Elektronik kann eine doppelwandige Konstruktion geeigneter sein.
Zwischen Innengehäuse und Außenbeplankung kann ein belüfteter Zwischenraum vorgesehen und bei Bedarf mit Dämmung oder aktiver Klimatisierung kombiniert werden.
Edelstahl und Oberfläche passend zum Standort
Werkstoff und Oberflächenbehandlung werden nicht pauschal festgelegt. Möglich sind beispielsweise Edelstahl 1.4301 sowie 1.4404 oder 1.4571 für höher belastete Umgebungen.
Das Gehäuse kann mit einer Edelstahloberfläche oder einer projektspezifischen Pulverbeschichtung in einem RAL-Farbton ausgeführt werden. Beschichtung, Vorbehandlung und Farbe werden mit spezialisierten Partnern abgestimmt.
Feuchtigkeit, Salz, Industrieatmosphäre, Reinigung und Lebensdauer bestimmen die Materialwahl.
Eine Pulverbeschichtung kann das Gehäuse an Betreiberfarben oder die Umgebung anpassen.
Schließsystem, Dichtprofil und Anpressung werden auf Zugang, Wartung und äußere Belastung abgestimmt.
Bei elektrischen Einbauten werden relevante leitfähige Gehäuseteile einschließlich der Türen elektrisch miteinander verbunden.

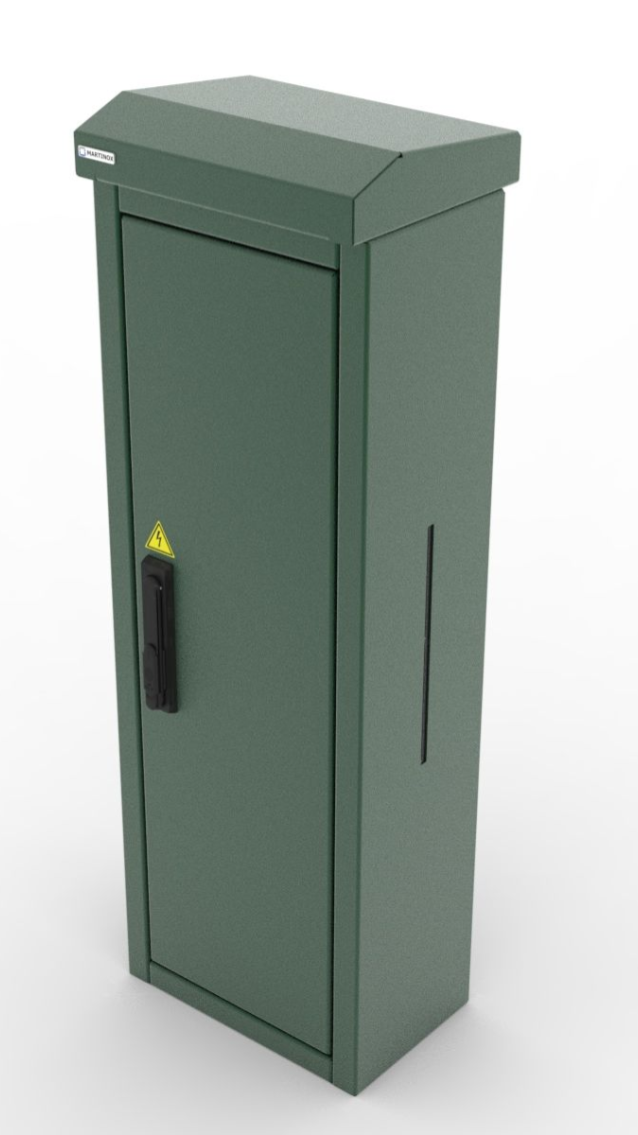

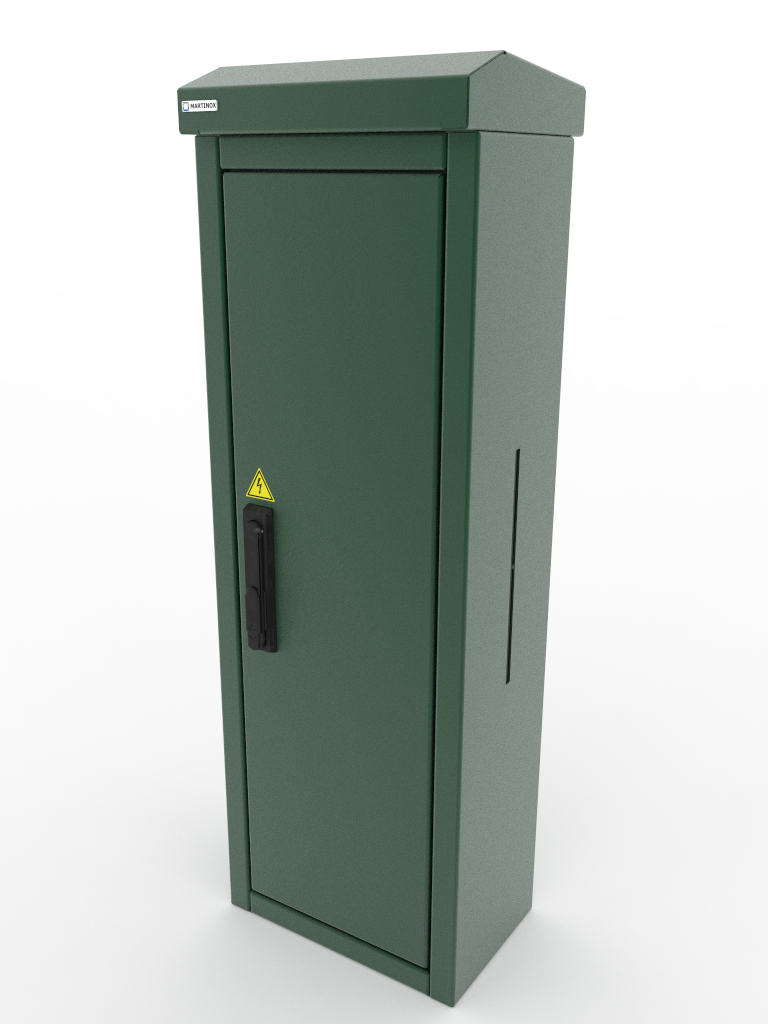

Konstruktionsbeispiel eines pulverbeschichteten Außenschranks für einen technischen Standort.

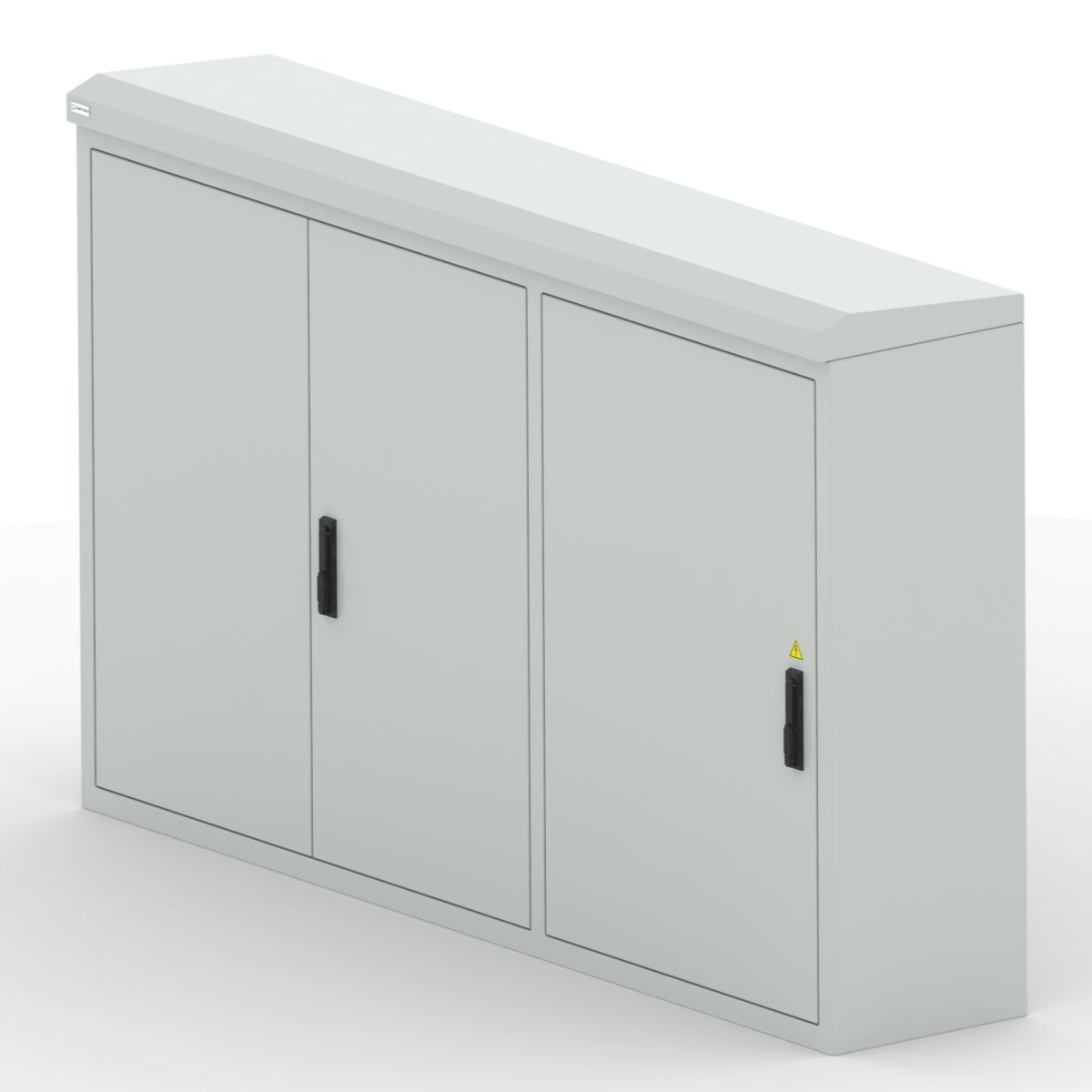

Großformatige Gehäusebasis mit Sockel, mehreren Türen und projektspezifischem Servicezugang.

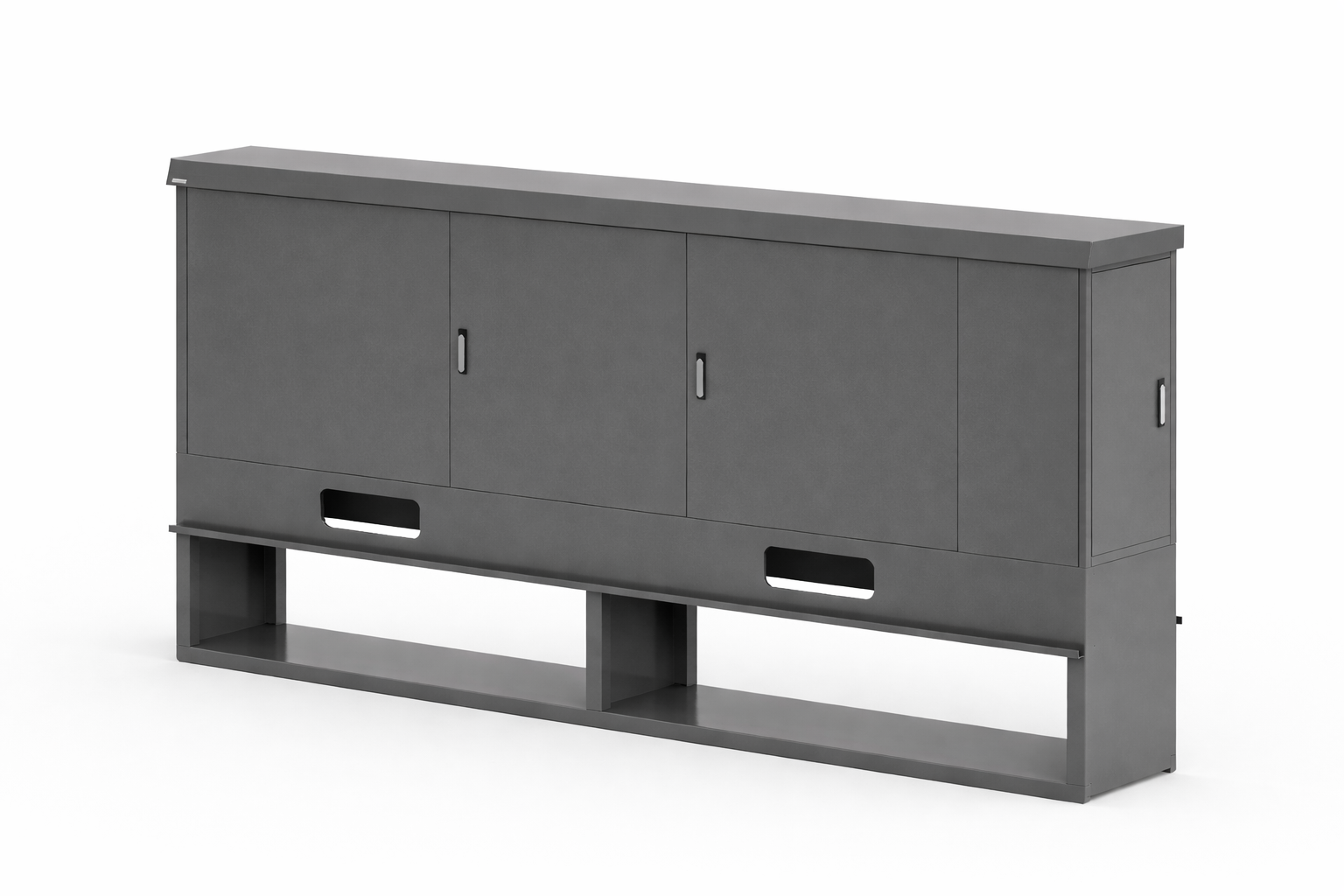

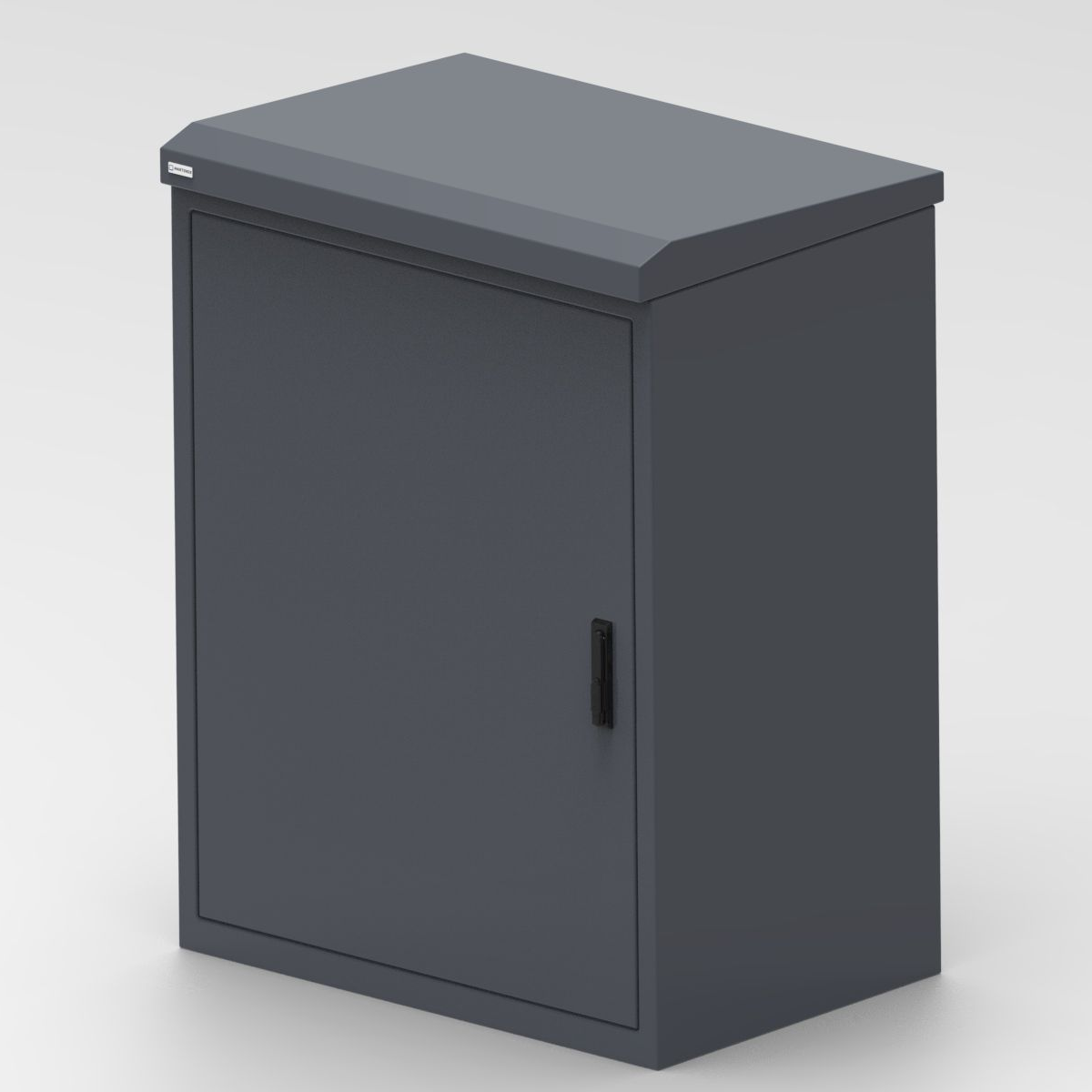

Konstruktionsbeispiel eines Straßenverteilers mit Sockel und abgestimmtem Tür- und Schließkonzept.
Projektspezifische Ausstattung
Aufstellung, Verankerung, Bodenfreiheit und Kabelzuführung passend zu Fundament und Standort.
Innenausbau aus Aluminium, Edelstahl oder einem anderen projektspezifisch bestimmten Material.
Kranösen, Hebepunkte, Teilungsmodule und Transportsicherungen nach Gewicht und Abmessungen.
Ventilatoren, Filter, Heizung, Temperaturüberwachung oder aktive Kühlung nach Berechnung.
Kompressionsverschlüsse, Schließsysteme, Türfeststeller und unterschiedliche Zugangsberechtigungen.
Freigabezeichnung, Fertigungsunterlagen und auf Wunsch Planfach oder Dokumentenhalter für den Service.
Von Martinox montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Kundenanlage.
Mögliche Einsatzbereiche
Gehäuse für Verkehrssteuerung, Messung, Kommunikation und dezentrale Technik, optional mit Solardach.
Großformatige Schutzgehäuse mit berechneter Ventilation und projektspezifischer Zugänglichkeit.
Schutz von Glasfaser-, Daten-, Funk- und aktiven Netzwerkkomponenten im Außenbereich.
Gehäuse für Verteilung, Messung, Regelung, Photovoltaik und technische Anschlüsse.
Außengehäuse für Pumpen-, Brunnen-, Mess- und Steuertechnik.
Maßkonstruktionen für technische Systeme, wenn Standardabmessungen oder Standardaufbauten nicht passen.
Die genannten Bereiche beschreiben mögliche Anwendungen. Normen, Prüfungen, Schutzarten und Zulassungen werden für jedes konkrete Projekt gesondert vereinbart.
Vom Anlagenkonzept zum fertigen Außengehäuse
Für den Projektstart benötigen wir möglichst konkrete Angaben zu Abmessungen, Einbauten, Gewichten, Verlustleistung, Kabelwegen, Türen, Standort, Fundament, Klima und gewünschter Ventilation.
Auf dieser Grundlage entwickeln wir Gehäuseaufbau, Wandstärken, Verstärkungen, Türteilung, Lüftung, Transportkonzept und Innenausbau. Wo erforderlich, werden Konstruktion, Befestigung oder Ventilationsfläche berechnet.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Änderungen an Maßen, Öffnungen, Türen, Fundamentanschluss und Einbauten können so vor Produktionsbeginn geklärt werden.
Häufige Fragen zu Edelstahl-Außengehäusen
Kann Martinox Außengehäuse mit mehreren Metern Länge fertigen?
Ja. Großformatige Gehäuse können passend zu Anlage, Transport und Montage einteilig oder modular aufgebaut werden. Abmessungen, Teilung und Verstärkungen werden projektspezifisch festgelegt.
Kann ein Außengehäuse mit einem Solardach ausgestattet werden?
Ja. Ein geneigtes Dach kann für die Aufnahme von Solarmodulen konstruiert werden. Befestigung, Kabelwege, Innenaufteilung und das Energieversorgungskonzept werden auf Standort und Verbrauch abgestimmt.
Fertigt Martinox Schutzgehäuse für Gasinstallationen?
Ja. Martinox kann maßgefertigte Edelstahl-Schutzgehäuse für Gasdruckregel- und Messanlagen liefern. Vorgaben zu Gasverfahrenstechnik, Zonen, Sicherheit und Betreiberanforderungen müssen vom fachlich verantwortlichen Anlagenplaner bereitgestellt werden.
Kann die erforderliche Ventilationsfläche berechnet werden?
Ja. Martinox kann die freie Ventilationsfläche anhand der vom Kunden bestätigten Anlagen-, Wärme- und Sicherheitsdaten berechnen. Lüftungsroste können mit Insektenschutz und Labyrinthkonstruktion ausgeführt werden.
Führt Martinox auch konstruktive Berechnungen durch?
Ja. Wenn Belastung, Aufstellung oder Gerätegewicht dies erfordern, können konstruktive Berechnungen und FEM-Analysen für tragende Teile, Befestigungen, Spannungen und Verformungen durchgeführt werden.
Welche IP-Schutzart erreicht das Gehäuse?
Die erforderliche Schutzwirkung wird bei Dichtungen, Türen, Verschlüssen, Kabelwegen und Ventilation berücksichtigt. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Großes Edelstahl-Außengehäuse planen
Senden Sie uns eine Skizze, grobe Außenmaße, Informationen zu Einbauten, Gewicht, Wärmeentwicklung und Aufstellort. Wir prüfen, ob eine einteilige oder modulare Konstruktion sinnvoll ist und welche technischen Angaben noch benötigt werden.
