Reinigungsfreundlicher Edelstahl-Arbeitsplatz nach Maß
CleanBase – Edelstahlgehäuse mit geschlossenem Unterbau
CleanBase kombiniert ein maßgefertigtes Edelstahlgehäuse mit einem geschlossenen Untergestell aus Edelstahlblech und eignet sich besonders für Bereiche mit erhöhten Reinigungs- und Hygieneanforderungen.
Im Gegensatz zu einem Untergestell aus sichtbaren Hohlprofilen besitzt CleanBase weitgehend geschlossene Außenflächen. Dadurch entstehen weniger offen zugängliche Profilenden, Zwischenräume und schwer erreichbare Zonen am Unterbau.
Die dargestellte Grundausführung steht auf Stellfüßen und besitzt eine Hubtür sowie ein ausziehbares Arbeitsblatt. Auf Wunsch kann CleanBase auch ohne Arbeitsblatt gefertigt werden.
CleanBase anfragen – Gerätemaße, Reinigungsart und eine Skizze oder ein Foto des Aufstellorts reichen für eine erste Einschätzung.

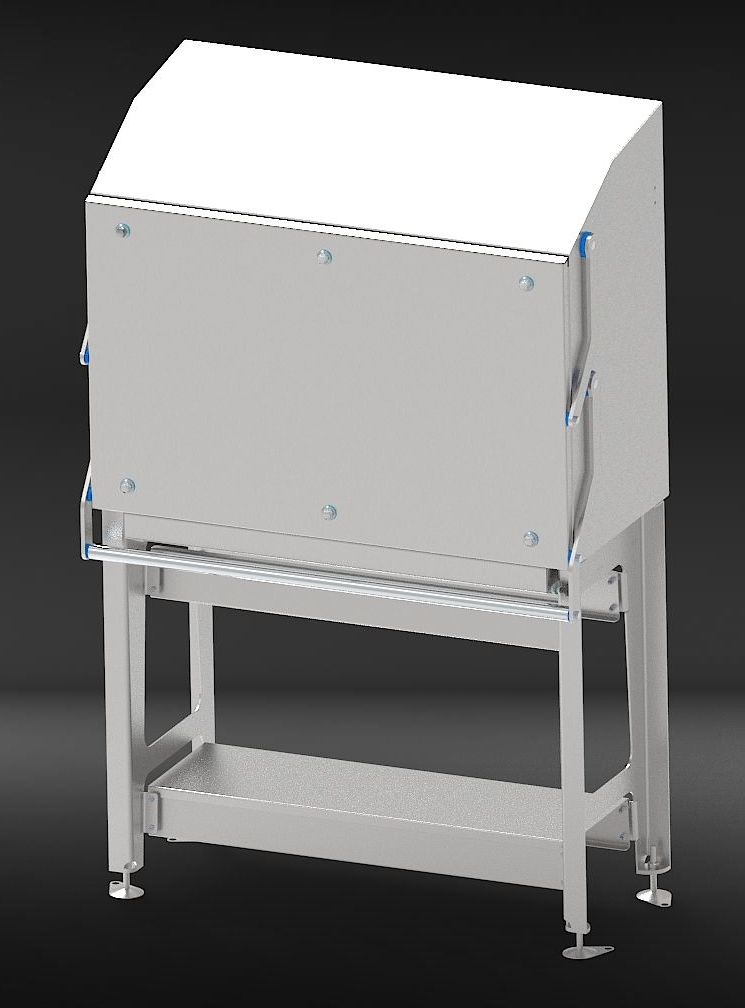

Visualisierung: geschlossene CleanBase-Grundausführung. Abmessungen und Ausstattung werden projektspezifisch festgelegt.

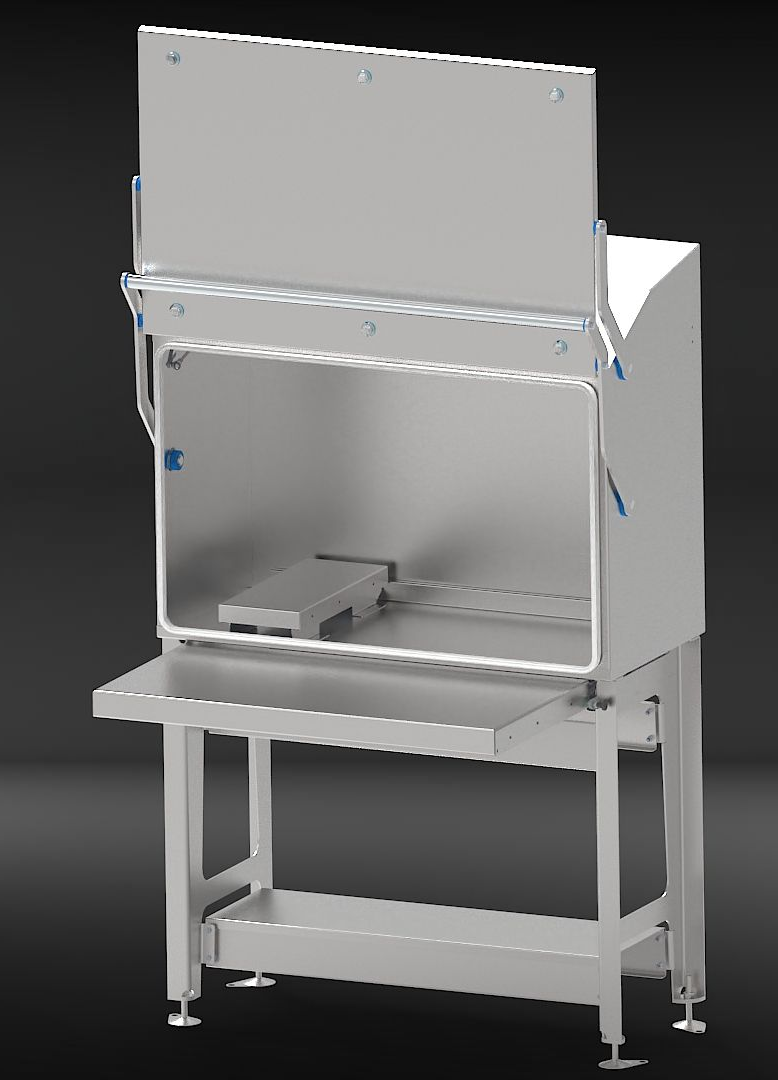

Visualisierung: geöffnete Hubtür und ausgezogenes Arbeitsblatt.
Geschützte Technik und Arbeitsfläche
CleanBase kann Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen und andere elektrische Geräte geschützt am Arbeitsplatz aufnehmen.
Die Hubtür öffnet nach oben und benötigt keinen seitlichen Schwenkraum. Das ausziehbare Arbeitsblatt stellt bei Bedarf eine Bedien- oder Ablagefläche bereit und kann anschließend wieder eingeschoben werden.
Rostfreie Gasfedern werden für Abmessungen und Gewicht der jeweiligen Tür berechnet, damit die Hubtür kontrolliert öffnet und selbstständig geöffnet bleibt.
Geschlossener Unterbau aus Edelstahlblech
Das wesentliche Merkmal der CleanBase ist das geschlossene Untergestell aus gekanteten Edelstahlblechteilen. Die Außenflächen lassen sich dadurch anders ausführen als bei einem sichtbaren Rahmen aus mehreren Hohlprofilen.
Diese Bauweise kann die Reinigung und Sichtkontrolle erleichtern, weil weniger offen zugängliche Profilenden, Fugen und schwer erreichbare Zwischenräume vorhanden sind. Die genaue Detailausführung wird an Reinigungsverfahren, Reinigungsmittel und Einsatzumgebung angepasst.
Der Unterbau wird aus Edelstahlblech statt aus sichtbar offenen Rahmen- und Profilstrukturen aufgebaut.
Die CleanBase wird auf einstellbaren Füßen geliefert und am Aufstellort ausgerichtet.
Fugen, Übergänge, Oberflächen und Zugänglichkeit werden auf die vorgesehene Reinigungsweise abgestimmt.
Unterbau, Arbeitshöhe, Breite und Tiefe werden passend zu Geräten und Arbeitsablauf gefertigt.
CleanBase ist eine konstruktiv reinigungsfreundlichere Modellbasis. Ob eine Ausführung für eine konkrete Hygienezone geeignet ist, hängt auch von Details, Umgebung, Reinigungsverfahren und den eingebauten Geräten ab.
Ausziehbares Arbeitsblatt in der Grundausführung
Das ausziehbare Arbeitsblatt gehört zur dargestellten CleanBase-Ausführung. Es kann als Bedienfläche, Ablage oder Arbeitsplatz für eine optionale Edelstahl-Tastatur und Maus genutzt werden.
Abmessungen, Tragfähigkeit, Auszugslänge und Arbeitshöhe werden passend zur Nutzung ausgelegt. Wenn keine Arbeitsfläche benötigt wird, kann die CleanBase auch ohne ausziehbares Arbeitsblatt geliefert werden.
Eine Modellbasis, vollständig auf Maß gefertigt
CleanBase ist keine festgelegte Standardgröße. Das Modell beschreibt die Verbindung aus einem maßgefertigten Edelstahlgehäuse und einem geschlossenen Unterbau aus Edelstahlblech.
Breite, Höhe, Tiefe, Innenaufteilung, Montagepunkte und Anzahl der Hubtüren nach Anwendung.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Arbeitshöhe, Blechkonstruktion, Stellfüße, Belastung und Auszug werden projektspezifisch ausgelegt.
Werkstoff und Oberflächenbearbeitung werden passend zu Korrosion, Reinigung und Umgebung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Abmessungen, Arbeitshöhe, Übergänge, Ausschnitte, Kabelwege und Einbauten festgehalten.
Hubtür mit Gasfedern und Kompressionsverschlüssen
Die Hubtür wird durch rostfreie Gasfedern unterstützt, die für Abmessungen und Türgewicht berechnet werden. Zum Schließen werden Kompressionsverschlüsse eingesetzt. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungen lieferbar.
Bei größeren Gehäusen können mehrere getrennte Hubtüren vorgesehen werden. Sichtfenster, Touchpanel und weitere Bedienelemente lassen sich je nach Gerät in die Türkonstruktion integrieren.
Kabelwege und Ausstattung
Position, Anzahl und Größe der Kabeldurchführungen werden auf die vorhandenen Energie-, Daten- und Signalleitungen abgestimmt. Auch die Zugänglichkeit für Montage und Service wird vorab festgelegt.
CleanBase kann unter anderem mit folgenden Komponenten vorbereitet oder ausgestattet werden:
- Montageplatten und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und vorbereitete Durchführungen
- Sichtfenster, Touchpanel oder Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die relevanten leitfähigen Teile der Konstruktion elektrisch miteinander. Dazu gehören das Gehäuse, die bewegliche Tür und – soweit für das Anschlusskonzept erforderlich – Arbeitsblatt und Unterbau.
Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Kabel, Reinigungsweise und Anschlussseite sollten möglichst früh bekannt sein. So lassen sich Durchführungen und Einbauten funktional und reinigungsfreundlich anordnen.
Wärme, Belüftung und Kondensationsrisiko
Geräteverlustleistung, Umgebungstemperatur, Luftfeuchtigkeit und Reinigung bestimmen, welche Klimatisierung sinnvoll ist. Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung können projektspezifisch vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden gemeinsam mit der gewünschten Schutzwirkung und Reinigbarkeit betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Arbeitsplätze für Etikettendrucker, Scanner und Bedientechnik in regelmäßig gereinigten Produktionsbereichen.
Freistehende Gehäuse für HMI, IPC, Monitore, Messgeräte und Steuerungstechnik.
Geräte- und Dokumentationsplätze mit geschütztem Innenraum und reinigungsfreundlichem Unterbau.
Projektspezifische Lösungen, wenn geschlossene Außenflächen und gute Zugänglichkeit für Reinigung wichtig sind.
Eine CleanBase für den Außeneinsatz ist möglich, wird jedoch speziell dafür entwickelt. Werkstoff, Korrosion, Dichtungen, Stellfüße, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat müssen berücksichtigt werden. Je nach Bedingungen kann ein doppelwandiges Edelstahlgehäuse geeigneter sein.
Wann passt ein anderes Modell besser?
HollowBase: wenn ein breiteres Untergestell mit vier sichtbaren Hohlprofil-Stützen gewünscht ist. HollowBase ansehen.
PureBase: wenn ein kompakter Unterbau mit einer einzelnen zentralen Mono-Säule ausreicht. PureBase ansehen.
WallFit: wenn das Gehäuse direkt an der Wand montiert werden kann und kein freistehender Unterbau benötigt wird. WallFit ansehen.
Häufige Fragen zu CleanBase
Was unterscheidet CleanBase von HollowBase?
CleanBase besitzt einen geschlossenen Unterbau aus Edelstahlblech. HollowBase hat dagegen ein sichtbares Untergestell mit vier hohlen Edelstahlprofilen. CleanBase ist damit die reinigungsfreundlichere Modellbasis für erhöhte Hygieneanforderungen.
Ist CleanBase in festen Abmessungen erhältlich?
Nein. Gehäuse, Unterbau, Arbeitshöhe, Arbeitsblatt, Innenaufteilung und Ausstattung werden für das jeweilige Projekt auf Maß gefertigt.
Wie wird CleanBase aufgestellt?
CleanBase wird auf einstellbaren Füßen geliefert. Damit kann die Konstruktion am vorgesehenen Standort ausgerichtet werden.
Gehört das ausziehbare Arbeitsblatt zur CleanBase?
Das ausziehbare Arbeitsblatt gehört zur dargestellten Grundausführung. Wenn keine zusätzliche Arbeitsfläche benötigt wird, kann CleanBase auf Wunsch auch ohne Arbeitsblatt gefertigt werden.
Welche Geräte können in CleanBase eingebaut werden?
Zum Beispiel Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen und Messgeräte. Die Ausführung wird auf Abmessungen, Gewicht, Wärmeentwicklung, Bedienung, Reinigung und Umgebung abgestimmt.
Ist CleanBase automatisch für jede Hygienezone geeignet?
Nein. Der geschlossene Unterbau ist eine reinigungsfreundliche Konstruktionsbasis. Die Eignung für eine konkrete Hygienezone hängt außerdem von Detailausführung, Werkstoff, Oberfläche, Einbauten, Reinigungsverfahren und Umgebungsanforderungen ab.
Ist CleanBase für den Außeneinsatz geeignet?
Eine Ausführung für außen ist möglich, muss aber projektspezifisch entwickelt werden. Werkstoff, Dichtungen, Stellfüße, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat sind dabei zu berücksichtigen.
CleanBase für Ihre Reinigungsumgebung auslegen lassen
Senden Sie uns die Gerätemaße, gewünschte Arbeits- und Bedienhöhe sowie Informationen zur Reinigung und zum Aufstellort. Gemeinsam klären wir Gehäuse, Unterbau, Arbeitsblatt, Kabelwege, Klimatisierung und Ausstattung.
