Flächenbündiger Edelstahl-Einbauschrank nach Maß
WallCab – Edelstahl-Einbauschrank mit Hubtür
WallCab wird in eine Wand, ein Paneelsystem oder eine geeignete Verkleidung integriert, sodass die sichtbare Vorderseite möglichst flächenbündig anschließt.
Der Einbauschrank schützt HMI, Industrie-PCs, Monitore, Scanner, Etikettendrucker, Steuerungen und andere elektrische Geräte, ohne als vollständiger Aufbauschrank in den Raum hineinzuragen.
WallCab besitzt in der Grundausführung eine nach oben öffnende Hubtür und kein ausziehbares Arbeitsblatt. Abmessungen, Einbaurahmen, Innenaufteilung und Anschlüsse werden auf die vorhandene Konstruktion abgestimmt.
WallCab anfragen – eine Skizze, Fotos, Wandaufbau und verfügbare Einbautiefe reichen für eine erste Einschätzung.

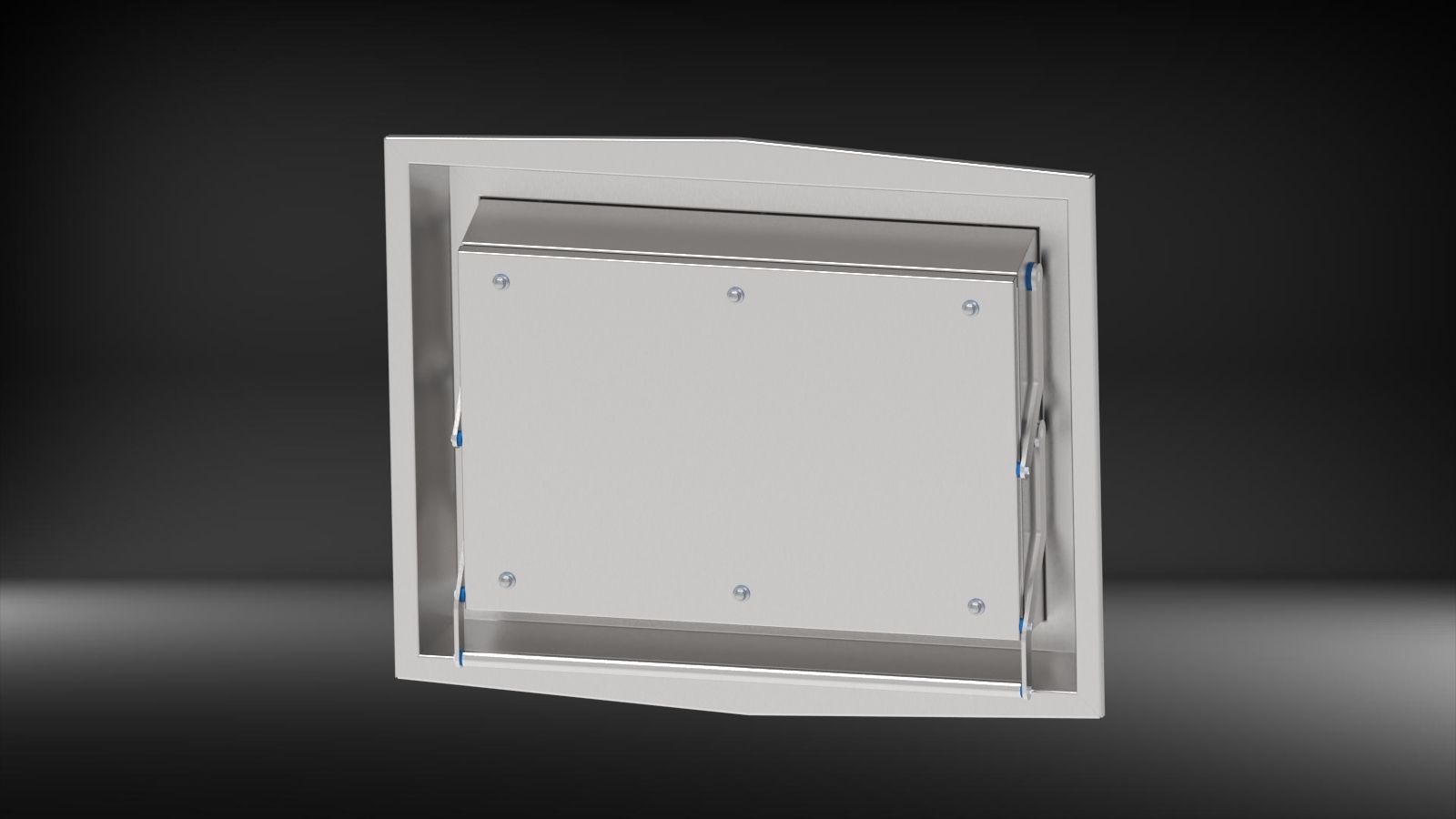

Darstellung: geschlossene WallCab-Grundausführung. Einbaurahmen, Maße und Ausstattung werden projektspezifisch festgelegt.

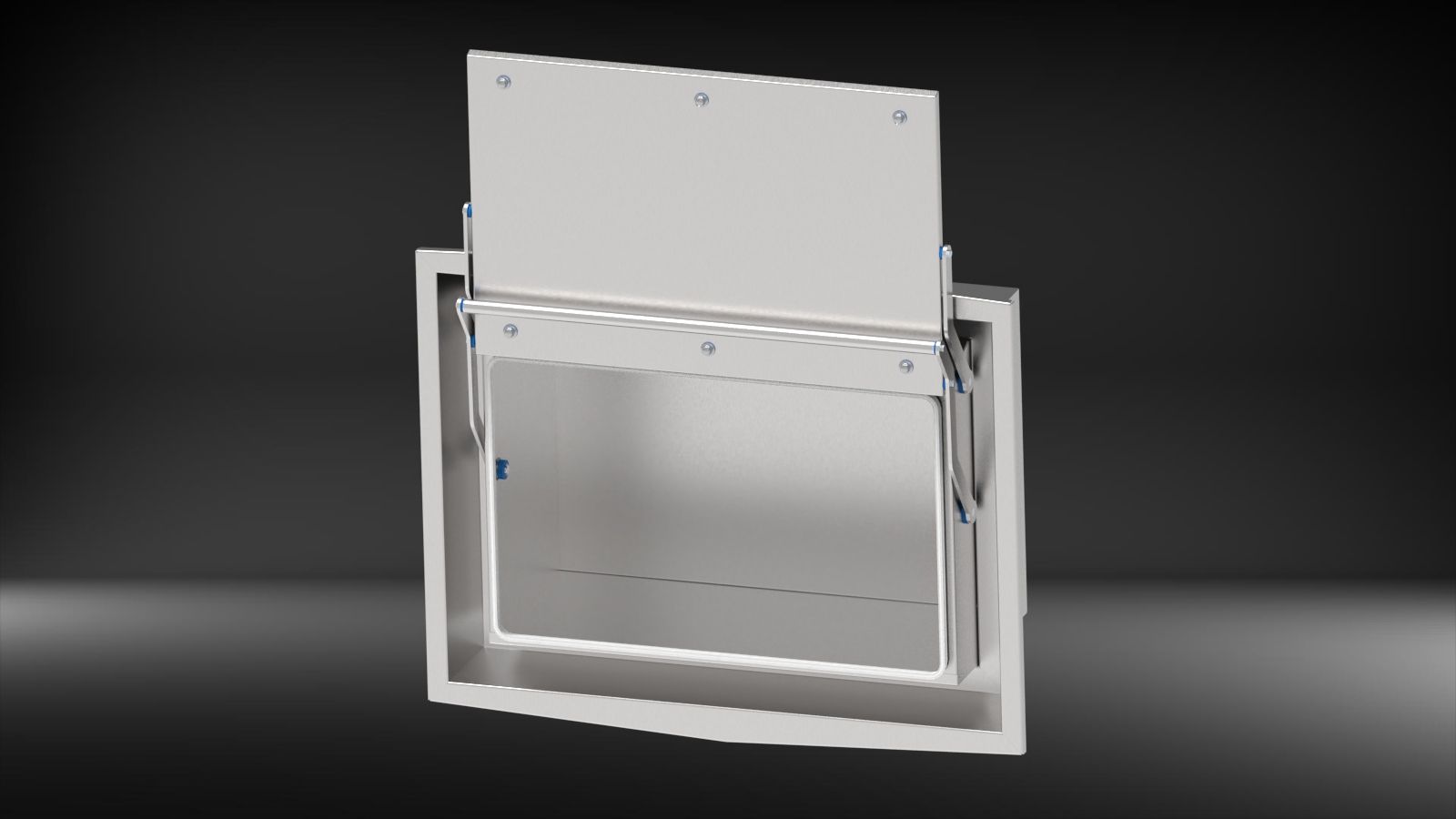

Darstellung: WallCab mit nach oben geöffneter Hubtür.
Wenig Vorsprung, freier Zugang
Durch den Einbau in die vorhandene Wand- oder Verkleidungskonstruktion kann die sichtbare Vorderseite ruhig und platzsparend in den Arbeitsbereich integriert werden.
Die Hubtür öffnet nach oben. Dadurch schwenkt keine Tür seitlich in Laufwege oder Bedienbereiche. Rostfreie Gasfedern werden für Abmessungen und Gewicht der jeweiligen Tür berechnet und halten sie selbstständig geöffnet.
Die genaue Einbautiefe und der sichtbare Übergang hängen vom Wandaufbau, dem Einbaurahmen, den Geräten und der erforderlichen Abdichtung ab.
Einbausituation zuerst, Schrank danach
Bei WallCab bestimmt die umgebende Konstruktion einen wesentlichen Teil des Entwurfs. Deshalb benötigen wir Informationen zum Wand- oder Paneelaufbau, zur verfügbaren Tiefe, zu Leitungen, Befestigungsmöglichkeiten und zu den angrenzenden Oberflächen.
Ausschnitt, Rahmen, Befestigung und sichtbarer Übergang werden gemeinsam konstruktiv festgelegt.
Geräte, Stecker, Luftführung und Servicezugang müssen innerhalb der vorhandenen Tiefe berücksichtigt werden.
Übergänge und Dichtungen werden auf Oberfläche, Reinigungsverfahren und gewünschte Schutzwirkung abgestimmt.
Befestigung, Einbaureihenfolge und Zugang zu Komponenten werden bereits vor der Fertigung besprochen.
Eine flächenbündige Vorderseite bedeutet nicht automatisch, dass jede vorhandene Wand ohne Anpassung geeignet ist. Tragfähigkeit, Ausschnitt, Hinterraum und Anschlüsse müssen projektspezifisch geprüft werden.
WallCab oder WallDesk?
WallCab ist der flächenbündige Einbauschrank ohne ausziehbares Arbeitsblatt. Er ist für Anwendungen gedacht, bei denen Geräte geschützt und zugänglich eingebaut werden sollen, aber keine zusätzliche Arbeitsfläche benötigt wird.
Wenn derselbe Einbaugedanke mit einem ausziehbaren Arbeitsblatt kombiniert werden soll, ist WallDesk die passende Modellbasis.
Einbauschrank und Innenraum nach Maß
WallCab ist keine Standardkassette mit festen Außenmaßen. Gehäuse, Einbaurahmen und Innenaufteilung werden um Geräte und Einbausituation herum entwickelt.
Breite, Höhe, Tiefe, sichtbarer Rand und Befestigung passend zur vorhandenen Konstruktion.
Hubtür mit berechneten Edelstahl-Gasfedern; Sichtfenster oder Touchpanel sind möglich.
Montagepunkte, Halterungen, Ausschnitte und Servicezugang werden nach den Geräten ausgeführt.
Werkstoff und Oberflächenbearbeitung werden passend zu Korrosion, Reinigung und Umgebung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Schrankmaße, Wandöffnung, Einbaurahmen, Befestigung, Anschlüsse und Einbauten festgehalten.
Hubtür mit Gasfedern und Kompressionsverschlüssen
Die Hubtür wird durch rostfreie Gasfedern unterstützt, die für Abmessungen und Türgewicht berechnet werden. Zum Schließen werden Kompressionsverschlüsse eingesetzt. Unterschiedliche Ausführungen und Betätigungen sind je nach Anwendung möglich.
Bei größeren Einbauschränken können mehrere getrennte Hubtüren vorgesehen werden. Sichtfenster, Touchpanel und Bedienelemente lassen sich projektspezifisch integrieren.
Kabelwege und Ausstattung
Durchführungen werden passend zu Energie-, Daten- und Signalleitungen sowie zur verfügbaren Anschlussseite geplant. Auch Steckerabmessungen und spätere Zugänglichkeit werden berücksichtigt.
WallCab kann unter anderem mit folgenden Komponenten vorbereitet oder ausgestattet werden:
- Montageplatten und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und Anschlussfelder
- Sichtfenster, Touchpanel oder Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die relevanten leitfähigen Teile des Gehäuses elektrisch miteinander. Dazu gehört auch die bewegliche Tür.
Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Kabel, Wandaufbau und Montageablauf sollten möglichst früh bekannt sein. Nach dem Einbau sind Änderungen an der Rückseite häufig aufwendiger als bei einem Aufbauschrank.
Wärme, Belüftung und Kondensationsrisiko
Bei einem Einbauschrank ist die Wärmeabfuhr besonders von Einbautiefe, Hinterraum, Geräten und umgebender Konstruktion abhängig. Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung können projektspezifisch vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden gemeinsam mit der gewünschten Schutzwirkung betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Flächenbündige Integration von Etikettendruckern, Scannern und Bedientechnik in geeignete Paneel- oder Wandaufbauten.
Einbauschränke für HMI, IPC, Monitore, Messgeräte und Steuerungstechnik.
Geschützte Geräteintegration in Nischen, Trennwände oder technische Verkleidungen.
Einbaulösung für Bereiche, in denen ein hervorstehender Schrank oder eine seitlich öffnende Tür stören würde.
Die Eignung für eine konkrete Hygiene- oder Reinigungszone hängt neben der flächenbündigen Bauweise auch von Übergängen, Dichtungen, Werkstoff, Oberfläche, Einbauten und Reinigungsverfahren ab.
Wann passt ein anderes Modell besser?
WallDesk: wenn zusätzlich ein ausziehbares Arbeitsblatt gewünscht ist. WallDesk ansehen.
WallFit: wenn eine Wandmontage vor der Oberfläche möglich ist und kein flächenbündiger Einbau benötigt wird. WallFit ansehen.
WallBox: wenn ein Wandgehäuse mit seitlich öffnender Drehtür besser zur Anwendung passt. WallBox ansehen.
Häufige Fragen zu WallCab
Was unterscheidet WallCab von WallDesk?
Beide Modelle werden flächenbündig in eine geeignete Wand- oder Verkleidungskonstruktion eingebaut und besitzen eine Hubtür. WallDesk hat zusätzlich ein ausziehbares Arbeitsblatt; WallCab nicht.
Ist WallCab in festen Abmessungen erhältlich?
Nein. Gehäuse, Einbaurahmen, sichtbarer Übergang, Innenaufteilung, Ausschnitte und Ausstattung werden auf Geräte und Einbausituation abgestimmt.
Kann WallCab in ein Sandwichpaneel eingebaut werden?
Das ist grundsätzlich möglich, wenn Paneelaufbau, Ausschnitt, Tragfähigkeit, verfügbare Tiefe, Befestigung und Abdichtung dafür geeignet sind. Die Details werden projektspezifisch festgelegt.
Welche Geräte können in WallCab eingebaut werden?
Zum Beispiel HMI, Industrie-PCs, Monitore, Scanner, Etikettendrucker, Steuerungen und Messgeräte. Die Ausführung wird auf Abmessungen, Wärmeentwicklung, Bedienung, Wartung und Umgebung abgestimmt.
Warum besitzt WallCab eine Hubtür?
Die Tür öffnet nach oben und schwenkt nicht seitlich in Laufwege oder Bedienbereiche. Edelstahl-Gasfedern werden für die jeweilige Tür berechnet und halten sie selbstständig geöffnet.
Ist WallCab automatisch für jede Hygienezone geeignet?
Nein. Die flächenbündige Bauweise kann hervorstehende Kanten reduzieren. Die konkrete Eignung hängt außerdem von Übergängen, Dichtungen, Werkstoff, Oberfläche, Einbauten und Reinigungsverfahren ab.
Welche Angaben werden für die Planung benötigt?
Benötigt werden unter anderem Geräteabmessungen, Fotos oder Zeichnungen, Wand- oder Paneelaufbau, verfügbare Einbautiefe, gewünschter sichtbarer Übergang, Kabelwege und Angaben zur Reinigung.
WallCab für Ihre Einbausituation konstruieren lassen
Senden Sie uns Geräteabmessungen, Wandaufbau und Fotos oder eine Skizze des Einbauorts. Gemeinsam klären wir Einbaurahmen, sichtbaren Übergang, Befestigung, Innenaufteilung, Kabelwege und Klimatisierung.
