Edelstahl-Wandschrank nach Maß
WallBox – Edelstahl-Wandschrank mit Drehtür
WallBox ist die wandmontierte Modellbasis mit seitlich öffnender Drehtür für Geräte, Elektronik, Zubehör und technische Komponenten.
Der Schrank kann unter anderem Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen, Messgeräte oder Montagekomponenten aufnehmen. Abmessungen, Innenaufteilung und Türanordnung werden auf die Anwendung abgestimmt.
WallBox kann mit einer, zwei oder drei Drehtüren gefertigt werden. Öffnungsrichtung, Türteilung, Verschlüsse und Innenaufbau werden passend zum verfügbaren Raum und zum erforderlichen Zugang festgelegt.
WallBox anfragen – Gerätemaße, gewünschte Außenmaße und ein Foto oder eine Skizze des Montageorts reichen für eine erste Einschätzung.

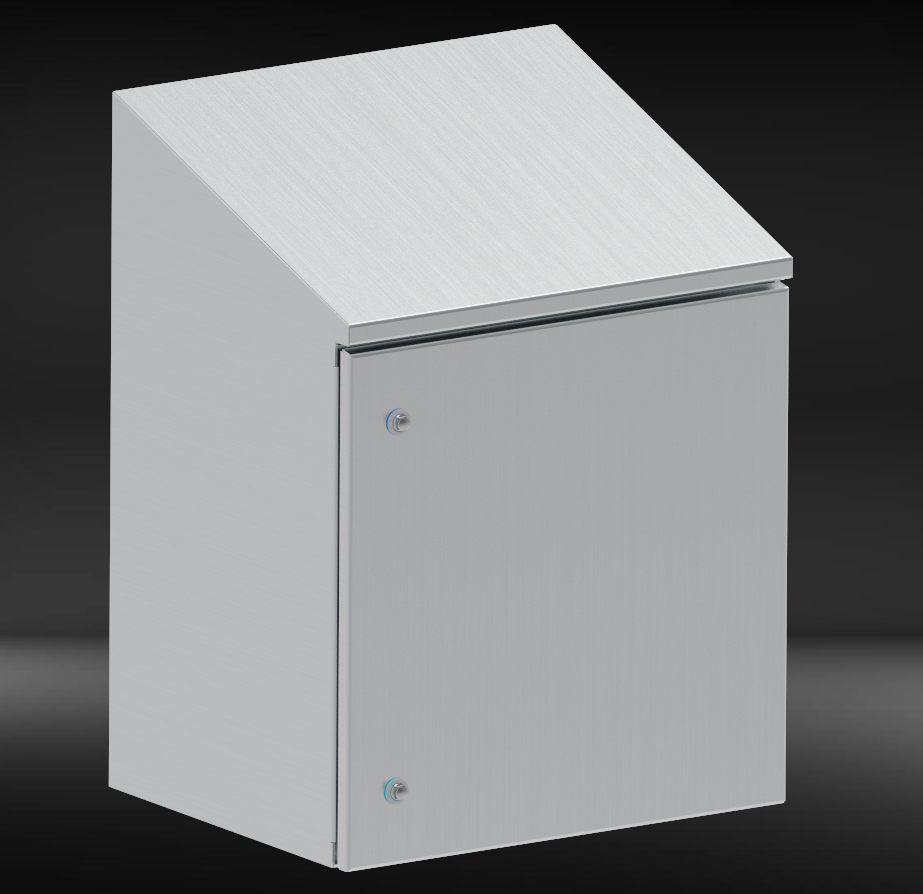

Visualisierung: geschlossene WallBox-Grundausführung mit einer Drehtür. Maße und Ausstattung werden projektspezifisch festgelegt.

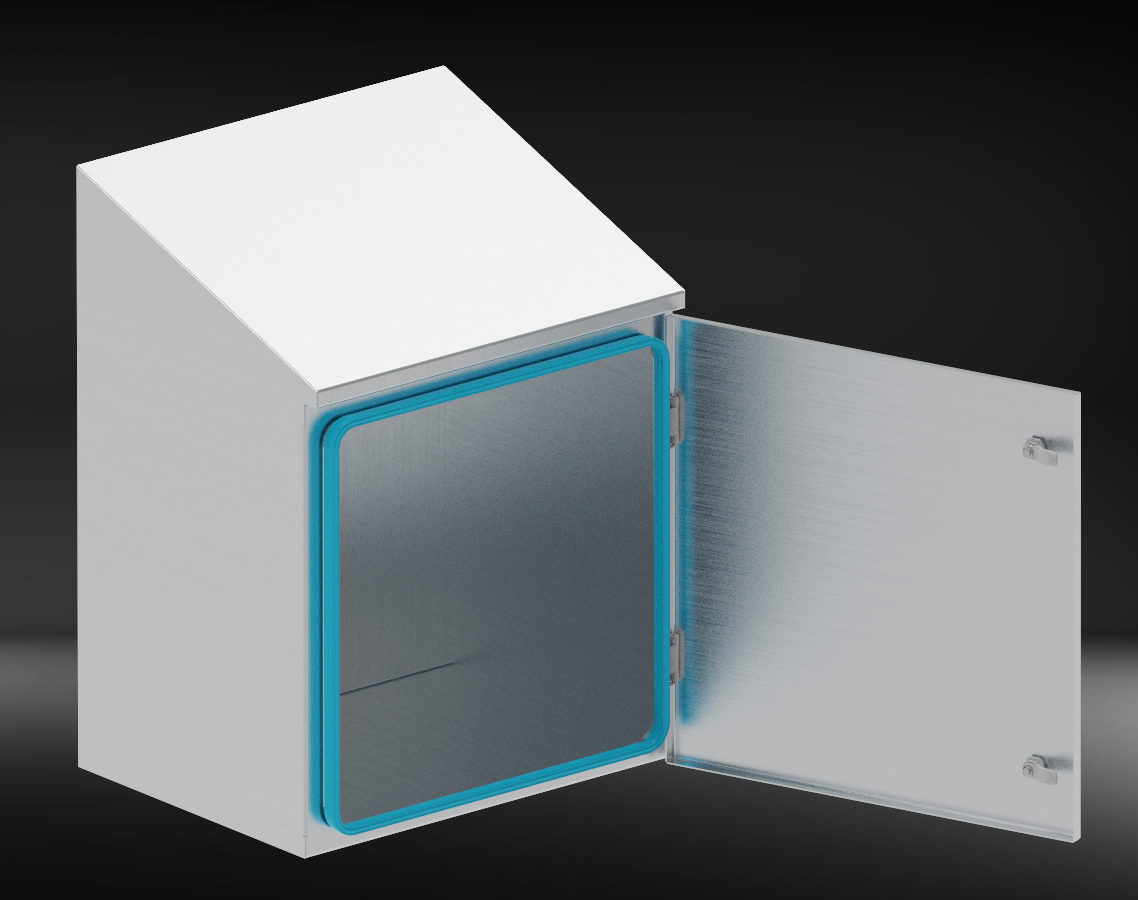

Visualisierung: WallBox mit geöffneter Drehtür und frei zugänglichem Innenraum.
Direkter Zugang über eine Drehtür
Die seitlich öffnende Tür bietet einen übersichtlichen Zugang zum Innenraum. Diese Bauform ist sinnvoll, wenn vor dem Schrank genügend Schwenkraum vorhanden ist und eine Drehtür den Arbeits- oder Verkehrsbereich nicht behindert.
Die Tür kann abhängig von Einbausituation und Bedienung links oder rechts angeschlagen werden. Bei breiteren Schränken kann der Zugang auf zwei oder drei Türen verteilt werden.
Wenn kein seitlicher Schwenkraum vorhanden ist, kann WallFit mit nach oben öffnender Hubtür die geeignetere Modellbasis sein.
Eine, zwei oder drei Türen
Die dargestellte WallBox besitzt eine Drehtür. Da alle Ausführungen auf Maß gefertigt werden, sind auch breitere Schränke mit zwei oder drei getrennten Türen möglich.
Eine, zwei oder drei Türen werden passend zu Innenaufteilung, Zugang und verfügbaren Schwenkräumen festgelegt.
Links- oder rechts angeschlagene Türen sowie Türteilungen werden auf den Montageort abgestimmt.
Verschlüsse sind in unterschiedlichen Ausführungen und Betätigungsarten lieferbar.
Sichtfenster, Touchpanel oder weitere Bedienelemente können projektspezifisch integriert werden.
Wandmontage passend zu Gewicht und Untergrund
WallBox wird an einer geeigneten Wand, Tragkonstruktion oder Maschinenverkleidung befestigt. Befestigungspunkte und gegebenenfalls zusätzliche Halterungen werden anhand von Schrankabmessungen, Gerätegewicht, Schwerpunkt und Untergrund festgelegt.
Montagehöhe und Position beeinflussen Bedienung, Türschwenkraum, Servicezugang und Kabelwege. Diese Punkte werden vor der Fertigung in der Freigabezeichnung berücksichtigt.
Die vorhandene Wand oder Unterkonstruktion muss für das Gesamtgewicht und die auftretenden Belastungen geeignet sein. Die endgültige Befestigung wird projektspezifisch abgestimmt.
Wandschrank und Innenraum nach Maß
WallBox ist keine Standardgröße. Gehäuse, Türen, Montagepunkte und Innenaufteilung werden für die Geräte und den vorgesehenen Einsatz entwickelt.
Breite, Höhe, Tiefe, Türteilung und Montagepunkte passend zu Raum und Untergrund.
Montageplatten, Ablagen, Halterungen, Trennwände und Ausschnitte nach Anwendung.
Durchführungen und Anschlussfelder passend zu Energie-, Daten- und Signalleitungen.
Werkstoff und Oberflächenbearbeitung werden passend zu Korrosion, Reinigung und Umgebung ausgewählt.
Vor der Fertigung erhalten Sie eine Zeichnung zur Freigabe. Darin werden Abmessungen, Türteilung, Öffnungsrichtungen, Befestigung, Innenausbau und Anschlüsse festgehalten.
Vorbereitet oder mit Komponenten ausgestattet
Je nach Auftrag liefern wir WallBox mechanisch vorbereitet und mit den vereinbarten Komponenten montiert. Möglich sind unter anderem:
- Montageplatten, Ablagen und gerätespezifische Halterungen
- Ventilatoren und Filterelemente
- Gehäuseheizungen und Steckdosen
- Kabelverschraubungen und Anschlussfelder
- Sichtfenster, Touchpanel oder Bedienelemente
Von uns montierte elektrische Komponenten werden vor der Lieferung auf Funktion geprüft. Das ist keine Abnahme oder Zertifizierung der vollständigen Anlage des Kunden.
Elektrischer Potentialausgleich
Wenn elektrische Geräte eingebaut werden sollen, verbinden wir die relevanten leitfähigen Gehäuseteile elektrisch miteinander. Dazu gehören auch die beweglichen Türen.
Der endgültige Schutzleiteranschluss und die elektrische Einbindung in die Gesamtanlage erfolgen projektspezifisch und vor Ort.
Geräte, Kabel, Türteilung und Anschlussseite sollten möglichst früh bekannt sein. So bleiben Wartung, Türzugang und Kabelwege im späteren Betrieb gut erreichbar.
Wärme, Belüftung und Kondensationsrisiko
Geräteverlustleistung, Umgebungstemperatur, Luftfeuchtigkeit und Reinigung bestimmen, welche Klimatisierung sinnvoll ist. Ventilationsöffnungen, Filter, Ventilatoren oder eine Gehäuseheizung können projektspezifisch vorgesehen werden.
Ventilation unterstützt den Luftaustausch und kann das Risiko von Feuchtigkeit und Kondensat reduzieren. Sie ist keine separate aktive Entfeuchtungsanlage. Öffnungen und Filter werden gemeinsam mit der gewünschten Schutzwirkung betrachtet.
Hinweis zur Schutzart: Eine gewünschte Schutzwirkung kann bei der Konstruktion berücksichtigt werden. Eine konkrete IP-Schutzart wird nur zugesagt, wenn sie für die projektspezifische Ausführung geprüft oder anderweitig nachgewiesen wurde.
Mögliche Einsatzbereiche
Wandschränke für Etikettendrucker, Scanner, Bedientechnik, Zubehör und Dokumentation.
Gehäuse für HMI, IPC, Monitore, Messgeräte, Steuerungen und elektrische Komponenten.
Geschützte Aufbewahrung oder Geräteintegration mit direktem Zugang über Drehtüren.
Projektspezifische Wandschränke für Verkehrs-, Tunnel-, Energie-, Telekommunikations- oder maritime Anwendungen.
Eine WallBox für den Außeneinsatz ist möglich, wird jedoch speziell dafür entwickelt. Werkstoff, Korrosion, Dichtungen, Wandbefestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat müssen berücksichtigt werden. Je nach Bedingungen kann ein doppelwandiges Edelstahlgehäuse geeigneter sein.
WallBox oder WallFit?
WallBox: seitlich öffnende Drehtür, wenn ausreichend Schwenkraum vorhanden ist und dieser Zugang zur Anwendung passt.
WallFit: nach oben öffnende Hubtür, wenn seitlicher Türschwenkraum fehlt oder Lauf- und Bedienbereiche frei bleiben sollen. WallFit ansehen.
Beide Modelle werden in Abmessungen, Innenaufteilung, Ausschnitten, Befestigung und Ausstattung auf Maß gefertigt.
Häufige Fragen zu WallBox
Ist WallBox in festen Abmessungen erhältlich?
Nein. Gehäuse, Türen, Innenaufteilung, Ausschnitte, Befestigung und Ausstattung werden auf Geräte, Montageort und Anwendung abgestimmt.
Kann WallBox mit mehreren Türen gefertigt werden?
Ja. Neben der gezeigten Ausführung mit einer Drehtür sind auch maßgefertigte Schränke mit zwei oder drei Türen möglich.
Kann die Öffnungsrichtung gewählt werden?
Ja. Links- oder rechts angeschlagene Türen und die Türteilung werden passend zu Montageort, Schwenkraum, Innenaufteilung und Bedienung festgelegt.
Welche Verschlüsse werden verwendet?
Für die Drehtüren werden Kompressionsverschlüsse eingesetzt. Je nach Anwendung sind unterschiedliche Ausführungen und Betätigungsarten möglich.
Welche Geräte können in WallBox eingebaut werden?
Zum Beispiel Etikettendrucker, Scanner, HMI, Industrie-PCs, Monitore, Steuerungen und Messgeräte. Auch Ablagen, Montageplatten und gerätespezifische Halterungen sind möglich.
Wann passt WallFit besser als WallBox?
WallFit ist häufig geeigneter, wenn kein seitlicher Schwenkraum für eine Drehtür vorhanden ist. Die Hubtür öffnet nach oben und bleibt aus Lauf- und Bedienbereichen.
Ist WallBox für den Außeneinsatz geeignet?
Eine Ausführung für außen ist möglich, muss aber projektspezifisch entwickelt werden. Werkstoff, Dichtungen, Wandbefestigung, Kabelanschlüsse, Temperatur, Sonneneinstrahlung und Kondensat sind dabei zu berücksichtigen.
WallBox für Ihre Anwendung konstruieren lassen
Senden Sie uns Geräteabmessungen, gewünschte Außenmaße, Türanzahl und ein Foto oder eine Skizze des Montageorts. Gemeinsam klären wir Öffnungsrichtung, Befestigung, Innenaufteilung, Kabelwege und Klimatisierung.
